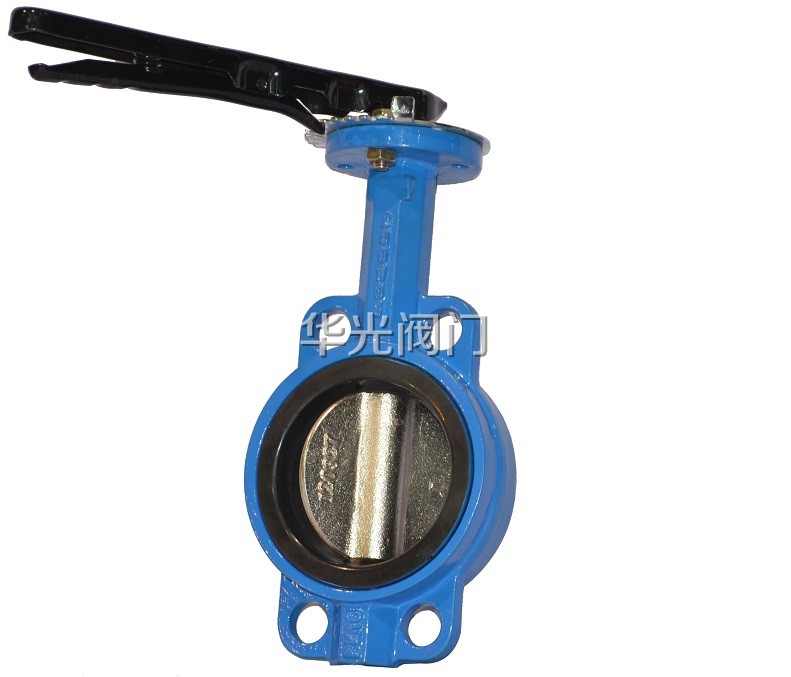

D71X-10/16对夹式手柄蝶阀

产品型号:
D71X-10/16
所属类别:
对夹蝶阀
产品应用及特点:
1、本阀具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用丁腈耐油橡胶,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。


D71X-10/16对夹式手柄蝶阀产品概述:
D71X-10/16对夹式手柄蝶阀采用了多种零件材质配对,可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道,适用温度-10℃ +150℃,连接标准符合GB2555-81标准。华光阀门生产的D71X-10/16对夹式手柄蝶阀的主要部件材质选用:阀体材质:铸铁、球铁、不锈钢、铜合金、铝合金;蝶板材质:球铁、不锈钢、耐蚀钢、钛钢、铜合金;阀座:丁晴、乙丙、氯丁、海泊伦、聚四氟乙烯、天然橡胶等。

D71X-10/16对夹式手柄蝶阀特点:
1、本阀具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用丁腈耐油橡胶,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。

D71X-10/16对夹式手柄蝶阀结构图:


D71X-10/16对夹式手柄蝶阀主要技术参数:
型号 公称压力 试验压力﹝MPa 适用温度 适用介质
MPa 壳体 密封
D71X-10 1 1.5 1.1 80 水、油品、
D71X-16 1.6 2.4 1.76 污水、海水
D71X-10/16对夹式手柄蝶阀主要零部件材料:
零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨

D71X-10/16对夹式手柄蝶阀适用范围:
城建、化工、冶金、石油、制药、食品、饮料、环保。我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

D71X-10/16对夹式手柄蝶阀执行标准:
制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

D71X-10/16对夹式手柄蝶阀主要外形连接尺寸:单位:mm
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316 270 110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 8-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
300 78 230 570 380 150 395 12-22 400 12-22 410 12-26


订货须知:
一、①D71X-10/16对夹式手柄蝶阀产品名称与型号②D71X-10/16对夹式手柄蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D71X-10/16对夹式手柄蝶阀型号,请按D71X-10/16对夹式手柄蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。
