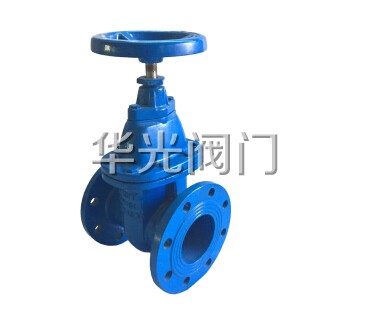

Z45T/W-10/16Q暗杆楔式/防护闸阀

产品型号:
Z45T/W-10/16Q
所属类别:
防护闸阀
产品应用及特点:
1、Z45T/W闸阀是常用的截断阀之一,主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。
2、Z45T/W闸阀楔式刚性单闸板结构简单,尺寸小,使用比较可靠,它适用于常温、中温的各种介质和压力的环境。
3、Z45T/W闸阀流体阻力小。闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。
4、Z45T/W闸阀启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比,闸阀的启闭较为省力。
5、Z45T/W闸阀介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用于介质的流动方向可能改变的管路中。

Z45T/W-10/16Q暗杆楔式/防护闸阀概述:
Z45T/W-10/16Q为暗杆楔式闸阀,特别适用于自动喷水灭火系统及消防栓给水系统管路上,也可在其它各种给排水、石油、化工等管道上用以截断管路水流。广泛适用于给排水、煤气、冶金、石油、化工、制药、电力、轻纺以及城建等行业,在公称压力≤1.6MPa的蒸汽、水、油类介质的管路上作启闭用。

Z45T/W-10/16Q暗杆楔式/防护闸阀产品特点:
1、Z45T/W闸阀是常用的截断阀之一,主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。
 2、Z45T/W闸阀楔式刚性单闸板结构简单,尺寸小,使用比较可靠,它适用于常温、中温的各种介质和压力的环境。
 3、Z45T/W闸阀流体阻力小。闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。
 4、Z45T/W闸阀启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比,闸阀的启闭较为省力。
 5、Z45T/W闸阀介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用于介质的流动方向可能改变的管路中。

Z45T/W-10/16Q暗杆楔式/防护闸阀产品优点:
1.结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。
2.密封面采用不锈钢和硬质合金,使用寿命长。
3.采用柔性石墨填料、密封可靠,操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动,结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于给排水、煤气、冶金、石油、化工、制药、电力、轻纺以及城建等行业,在公称压力≤1.6MPa的蒸汽、水、油类介质的管路上作启闭用。

Z45T/W-10/16Q暗杆楔式/防护闸阀设计标准:
设计制造:按GB/T12234-89的规定
结构长度:按GB/T12221-89的规定
法兰面尺寸:按JB79GB/T9112-9131的规定
检查与试验:按JB/T9092-99GB/T13927-92的规定
传动方式:手动、电动、齿轮传动

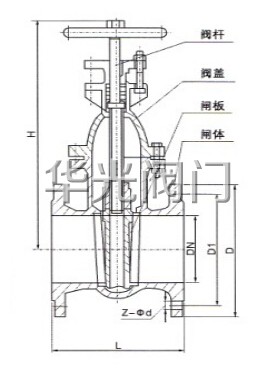

Z45T/W-10/16Q暗杆楔式/防护闸阀结构图


Z45T/W-10/16Q暗杆楔式/防护闸阀主要零件材料:
零件名称 材料
阀体、阀盖 球墨铸铁
闸板 球墨铸铁+铜合金
密封圈 黄铜
阀杆螺母 球墨铸铁
阀杆 2Cr13
填料 浸油石棉盘根
手轮 球墨铸铁

Z45T/W-10/16Q暗杆楔式/防护闸阀技术参数
公称通径 DN(mm) 40~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动


订货须知:
一、①Z45T/W-10/16Q产品名称与型号②Z45T/W-10/16Q口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z45T/W-10/16Q型号,请按Z45T/W-10/16Q型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
