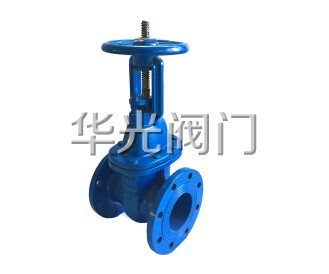

Z41T/W-10/16Q明杆楔式/防护闸阀

产品型号:
Z41T/W-10/16Q
所属类别:
防护闸阀
产品应用及特点:
Z41T/W/H-10Q明杆楔式闸阀广泛用于石油、化工、制药、电力等行业,在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。

Z41T/W-10/16Q明杆楔式/防护闸阀概述:
手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为黄铜(Z41T-10Q)、灰铸铁(Z41W-10Q),公称压力PN10,阀体材料为球墨铸铁的闸阀。

Z41T/W-10/16Q明杆楔式/防护闸阀用途:
Z41T/W/H-10Q明杆楔式闸阀广泛用于石油、化工、制药、电力等行业,在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。

Z41T/W-10/16Q明杆楔式/防护闸阀主要零件材料:
零件名称 材 料
Z41T-10Q Z41W-10Q Z41H-10Q
阀体、阀盖 球墨铸铁 球墨铸铁 球墨铸铁
闸 板 球墨铸铁+黄铜 球墨铸铁 球墨铸铁+黄铜
阀 杆 碳钢(铜) 碳钢(铜) 碳钢(铜)
阀杆螺母 青铜(球铁) 青铜(球铁) 青铜(球铁)
手 轮 铸铁(球铁) 铸铁(球铁) 铸铁(球铁)

Z41T/W-10/16Q明杆楔式/防护闸阀性能规范:
型号 公称压力(MPa) 试验压力 适用温度(℃) 适用介质
强度(水)(MPa) 密封((MPa)
Z41H-10Q 1.0 1.5 1.1 ≤200 蒸气、水、油品
Z4T-10Q ≤200 水、蒸气
Z41W-10Q ≤100 油品

Z41T/W-10/16Q明杆楔式/防护闸阀结构图:



Z41T/W-10/16Q明杆楔式/防护闸阀外型尺寸和连接尺寸:
型号 公称通径
DN(㎜)
尺寸 重量(㎏)
L D D1 D2 b-f z-фd H Do
Z41T/W/H
-10Q
40 165 145 110 85 18-3 4-ф18 245 135 10
50 178 160 125 100 20-3 4-ф18 286 180 18
65 190 180 145 120 20-3 4-ф18 320 180 22
80 203 195 160 135 22-3 4-ф18 373 200 2735
100 229 215 180 155 22-3 8-ф18 428 200 34
125 254 245 210 185 24-3 8-ф18 513 240 49
150 267 280 240 210 24-3 8-ф23 582 240 66.5
200 330 335 295 265 26-3 8-ф23 730 320 107
250 380 390 350 320 28-3 12-ф23 897 320 168
300 420 440 400 368 28-4 12-ф23 1032 400 220
350 450 500 460 428 30-4 16-ф23 1170 400 290
400 480 565 515 482 30-4 16-ф25 1330 500 450
450 510 615 565 532 32-4 20-ф25 1460 500 580
500 540 670 620 585 34-4 20-ф25 1727 500 830
600 600 780 725 685 36-5 20-ф30 2072 500 1160


订货须知:
一、①Z41T/W-10/16Q产品名称与型号②Z41T/W-10/16Q口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z41T/W-10/16Q型号,请按Z41T/W-10/16Q型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
