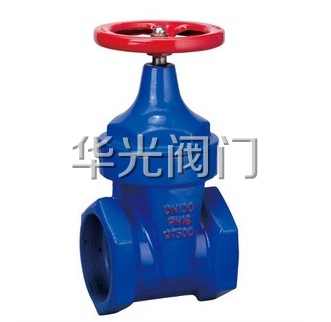

Z15T-10/16Q球墨铸铁丝口硬密封闸阀

产品型号:
Z15T-10/16Q
所属类别:
丝口闸阀
产品应用及特点:
结构紧凑,介质流向通畅,阻力小,可装于任意位置的管上。

Z15T-10/16Q球墨铸铁丝口硬密封闸阀概述:
Z15T-10/16Q丝口硬密封闸阀适用于全开、全关的各类管道和设备上的介质运行之用,不允许节流用。结构紧凑,介质流向通畅,阻力小,可装于任意位置的管上。手轮顺时针旋转为关闭,反之为开启,不得借助任何杠杆开关。广泛用于石油、化工、制药、电力等行业,在蒸气、水、油类介质的管路上作启闭用。
产品名称:Z15T丝口硬密封闸阀;Z15T内螺纹暗杆楔式闸阀;铸铁内螺纹闸阀
所属系列:暗杆楔式闸阀;内螺纹楔式闸阀;楔式闸阀,Z15T

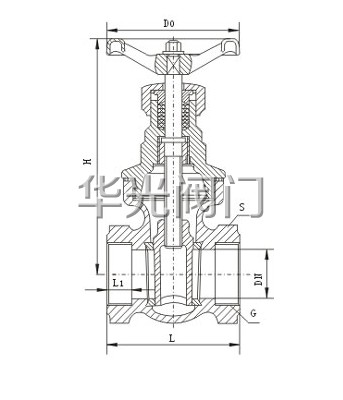

Z15T-10/16Q球墨铸铁丝口硬密封闸阀结构图:


Z15T-10/16Q丝口硬密封闸阀主要技术参数:
型号 公称压力MPa 试验压力MPa 工作 温度 使用 介质
壳体 密封
Z15T-10Q 1.0 1.5 1.1 ≤120℃ 水、蒸汽及其它非腐蚀性介质

Z15T-10/16Q丝口硬密封闸阀主要零部件材料:
零件名称(Z15T-10Q) 材 料
阀体、阀盖 球墨铸铁
闸 板 球墨铸铁+黄铜
阀 杆 碳钢(铜)
阀杆螺母 青铜(球铁)
手 轮 球墨铸铁(球铁)

Z15T-10/16Q丝口硬密封闸阀主要外形尺寸:
口径 DN(mm) 管螺纹 G(") 尺寸 dimensions(mm)
L L1 S H Do
15 1/2 65 12 27 105 65
20 3/4 70 14 34 120 65
25 1 80 15 42 150 80
32 11/4 85 16 55 155 80
40 11/2 95 20 60 170 100
50 2 110 22 80 210 100
65 21/2 120 25 95 240 135
80 3 145 30 105 275 140
100 4 155 30 135 300 160


订货须知:
一、①Z15T-10/16Q球墨铸铁丝口硬密封闸阀产品名称与型号②Z15T-10/16Q球墨铸铁丝口硬密封闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z15T-10/16Q球墨铸铁丝口硬密封闸阀型号,请按Z15T-10/16Q球墨铸铁丝口硬密封闸阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
