随着高科技发展的不断进步，工况要求也越来越高，蝶阀的种类及规格不计其数，对于蝶阀附加条件的增加、传动方式的升级、结构形式的改变、耐温耐压耐腐对材质的要求提高，产生了一系列的新型蝶阀产品。为方便客户在采购选型时对蝶阀有更多的认识，华光阀门公司结合国际编制标准融合公司内部制造产品进行蝶阀型号编制方法的*新说明。

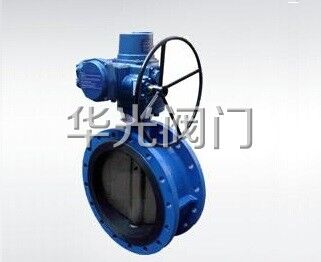

蝶阀产品图
蝶阀型号编制说明
蝶阀型号编制说明(需根据顺序来理解)：例如D343X-10Q ①D ②3 ③4 ④3 ⑤X ⑥10 ⑦Q
蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;
①蝶阀编制代号：D表示蝶阀;
②传动形式代号：手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;
③连接方式代号：4法兰式、6焊接、7对夹式;
④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;
⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;
⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
通过以上案例可以很简单的判断出蝶阀型号编制表示方法，可以根据不同工况的需求去选择对应的型号，蝶阀选型在也不发愁了O(∩_∩)O。
