手动蝶阀开关使用步骤

2018-05-11 07:58:37

  手动蝶阀顾名思义就是需要手工手动操作的蝶阀,区别于手动蝶阀的就是气动蝶阀和电动蝶阀。手动蝶阀的操作有手柄和涡轮两种,它们的操作都非常的简单,但*近小编发现,有些朋友对于手动蝶阀的开关使用步骤仍然不太了解。手动蝶阀又分为涡轮蝶阀手柄蝶阀,此次我们一一为大家讲解。

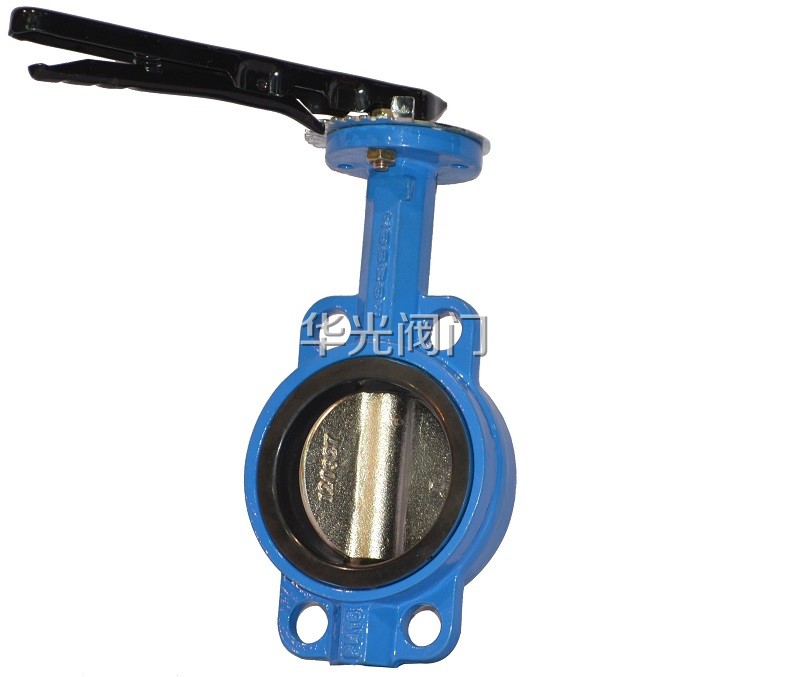

  D71X手柄蝶阀开关使用步骤

  手柄蝶阀的开关需要人工通过扳动手柄来实现,因为蝶阀既可以做截断使用,又可以用来调节流量,所以如图,在手柄与阀体直接有一个齿轮,当手柄扳动到两边到底的时候,蝶阀是处于全开或者全关状态,这时候蝶阀是做截断使用的。当手柄扳动停在齿轮上面的某一处时,蝶阀是做调节流量使用的。
  手柄的开关位置与蝶板是平行的,中间有阀杆把两者相连,扳动手柄蝶阀的手柄,手柄带动阀杆运动,阀杆又会带动蝶板旋转,来实现蝶阀的启闭。旋转角度为0-90°之间。

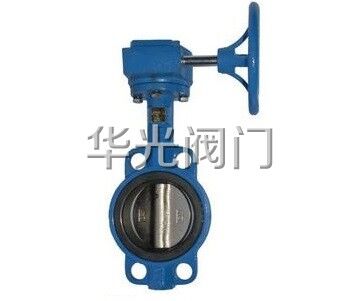

  D371X涡轮蝶阀的开关使用步骤

  涡轮蝶阀的开关同样需要通过人工来实现,不同于手柄蝶阀,涡轮蝶阀是通过手轮来操作的。相同于手柄蝶阀的是,涡轮蝶阀的蝶板和涡轮头之间也是由阀杆连接的。涡轮蝶阀的开关使用步骤就是,转动涡轮头上的手轮,逆时针方向为开,顺时针方向为关,转动手轮,通过涡轮装置中的齿轮,带动阀杆运动,阀杆带动蝶板旋转,达到开启和关闭的效果。
  手动蝶阀厂家推荐
  华光阀门有限公司生产的手动蝶阀品质好,结构特别,在同类产品中还具有良好的性价比,并且信誉有保证,是一家具有实力的老品牌,在业内及用户中有着良好的口碑。
