截止阀型号编制说明

2018-06-08 05:19:37

  截止阀的启闭件是塞形的阀瓣,密封上面呈平面或海锥面,阀瓣沿阀座的中心线作直线运动。阀杆的运动形式,也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

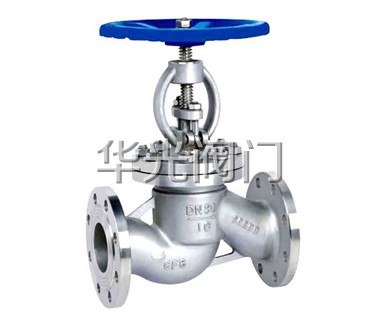

  截止阀图片

  截止阀型号编制说明
  截止阀附加代号:W波纹管、D低温、B保温;
  1)截止阀类别代号:J表示截止阀;
  2)截止阀传动方式:手动无代号、5伞齿轮、6气动、9电动;
  3)截止阀连接方式:4法兰连接、6焊接;
  4)截止阀结构形式:1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角
  式、8针型;
  5)截止阀密封材质:F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工;
  6)截止阀公称压力:16表示压力1.6mpa十六公斤的意思,PN1.6-32mpa、IN150LB-1500LB、5-63K;
  7)截止阀阀体材料:A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316;
  如:WJ41H-16C波纹管截止阀,W波纹管、J截止阀、4法兰、1直通式、H不锈钢、16压力十六公斤、C碳钢。
