升降式止回阀图例

2018-06-14 05:51:28

  升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,要由阀体、阀座、阀瓣、阀盖等相关部件构成。其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放,升降式止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。

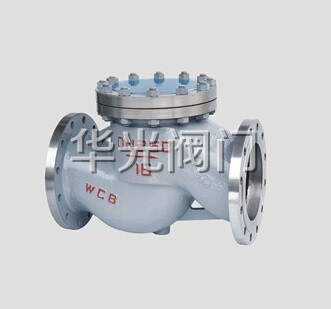

  升降式止回阀图例

  升降式止回阀安装方式
  升降式止回阀的阀瓣沿着阀体垂直中心线滑动的止回阀,内螺纹止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。
  升降式止回阀生产商
  华光阀门公司是一家生产升降式止回阀的阀门厂家,多年以来通过对阀门技术的研究和生产,为中国阀门市场的稳定提供了大量的阀门产品,有良好的口碑,深受广大客户的青睐。
