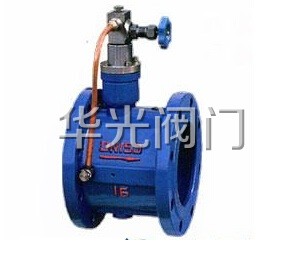

液压缓闭蝶形止回阀小样图
液压缓闭蝶形止回阀工作原理
微阻缓闭蝶形止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀（微量调节阀）组成。其原理主要依靠进口介质的推力作用，将两块阀瓣平稳推开。在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。
