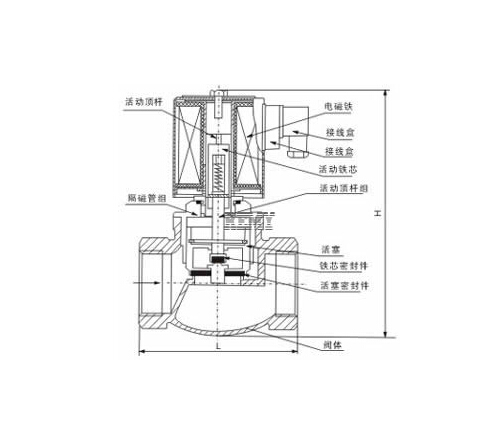

电磁阀内部结构图

2018-11-23 05:53:01

       电磁阀是用来开关流体通断或对流体进行换向的基础元件;其内部件经由精密的机加工,并选择不同的阀体阀芯材料满足不同介质是畅通流畅。电磁阀主开关、是机械流体控制的好把手,同时也是自动化控制设备不可少的执行器。

电磁阀结构从原理上分为三大类:

1、直动式电磁阀

原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。

2、分布直动式电磁阀

 原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。

3、先导式电磁阀

原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关 闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
