火灾自动报警系统的核心部件是报警阀组，与其它阀类一样可以起到水流控制功能（水的通过或者截止）但不能像水龙头（阀）那样调节水流大小，也不可以像减压阀那样减小水的压力。
但我们需要他的两个特殊功能，（一）火灾时自动打开阀门的功能（二）火灾发生时警铃自动报警。
根据不同的需要分为湿式、干式、雨淋、预作用等系统。
先说湿式系统报警阀，其结构实际上是非常简单的，系统侧通过补偿管路时刻充压，可以与供水侧在阀瓣处达到压力平衡。
火灾发生喷头破裂开始洒水，系统侧压力低于供水测，这时就实现了*一个功能，阀可以自动打开给系统侧供水。
与此同时在水的推动下警铃动作，实现其*二个功能警铃自动报警。
为实现以上功能，湿式报警阀由几条主要的管路组成分别为：补偿管路、试验管路、报警管路、报警试验管路、泄水管路。

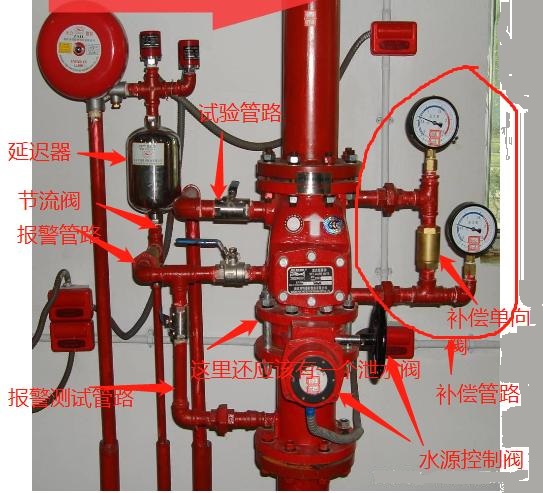

湿式报警阀
补偿管路：分为内、外补偿管路，内补偿管路只是设置在了阀体内部，其他和外部补偿管路一样功能，其核心部件就是单向阀，主要起的作用就是系统侧与供水侧压力平衡。
试验管路：在阀体的系统侧设置一个放水口，其主要功能是检验报警阀的开启、水力警铃的动作、压力开关的可靠性。
报警管路：接到阀体阀瓣处，阀瓣开启才有水进入。报警管路上连接着几个重要的器件，控制阀、过滤器、延迟器与节流器（节流孔板)、压力开关、警铃。
需要注意的是上面的连接器件，一旦水流通过是有先后顺序的，压力开关是要安装在警铃前面即在警铃之前动作。
报警试验管路，从供水侧接入。其主要的目的就是测试报警管路上的设施。
泄水管路：报警阀体的低处设置，主要是用来放空报警阀内全部的水。
实际上在整个湿式系统中有很多泄水管路，其存在的目的就是给附近的管路或设施放空水的作用，设置的原则就是低处。
因为湿式报警系统设置在建筑内，不同区域的管段就会有一个低点，就好比一个个连接在一起的"S"放倒，每个"S"都会有低点，这些地点都需要设泄水管路。
弄懂这张图上各个管路的工作原理，会对学习该设施有很大帮助，希望对你有帮助！
