球阀结构图及工作原理

2021-08-05 09:11:48

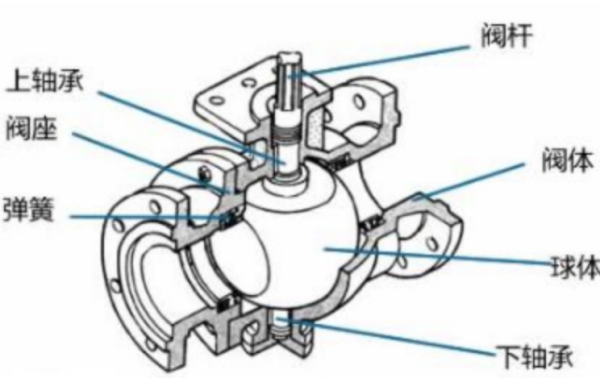

球阀是阀门中的一大分支,小通径的铜球阀使用特别广泛,大通径的法兰球阀同样受用广泛,今天为您介绍球阀结构,球阀性能,球阀原理,以及球阀分类和部分球阀产品,帮助您更好的进行球阀选型。球阀是旋塞阀的改进演变,属于同一类型,它的关闭件是球体而不是旋塞。球体绕阀体中心线作90度旋转,可启闭阀门。球阀主要起切断、分配和改变介质流动方向的作用,设计成V型开口的球阀还可以做调节流量用。球阀的结构解剖图如图所示。球阀具备旋塞阀的优点,同时克服了它的缺点,比如启闭力矩小,密封性能好。



球阀分类

球阀分类方式很多,以下主要介绍四种分类方式。浮动球式、固定球式。主要产品例如:法兰浮动球阀、固定球两片式球阀、固定球软密封球阀、衬氟球阀、固定球不锈钢高温球阀等。

1、按球阀流通型式分类:直通式、三通式、四通式、五通式。

2、主要产品例如:直通一片式球阀、三通法兰球阀等。

3、按阀体装配形式分类:一体式、二体式、三体式、上装式。

4、主要产品例如:两体衬氟球阀、三体不锈钢球阀、上装式球阀等。

5、按阀体流道直径分类:全通径式、缩径式。

球阀的性能:

球体通道为圆形,不缩径的球体圆形通道与阀体圆形通道连接呈直管段,所以流阻非常小。根据不同工况,密封副可选择金属、合金、非金属,密封性能好。球阀有体积小、启闭迅速、操作方便、安全可靠、使用寿命长、适用范围广等优点,部分取代了闸阀、截止阀、节流阀、多通道球阀可用来实现介质分配与改变介质流向。球阀是近年来发展很快的阀种之一,可以预见随着球阀制造技术的进步,将会得到广泛的应用。

球阀工作原理:

1、球阀性能出色,拥有流体阻力小(全通径流道阀体阻力系数几乎与管道相同、不会造成压力损失)。 结构简约,阀体对称、体积小、可双向流动、双向密封。 密封可靠(尤其是阀座密封面采用非金属材料时) 操作方便、启闭迅速、转动90度即可完成阀门的启闭,便于远距离控制。 维修方便,阀座密封圈一般都是活动的,拆换方便,如果采用上装式结构,可在线更换。

2、阀门在全开或者全关位置,密封副与介质完全隔离,高速通过的介质不会冲蚀密封副。球体在启闭时是旋转擦拭的过程,所以多数结构的球阀可以用于带悬浮固体颗粒的介质,选用合适的耐磨的阀座密封材料,也可用于粉状介质。直通式球阀用作切断用,使用广泛、三通、四通等球阀用于分配介质和改变介质流向、V型可做节流用。

3、全通径球阀全开式易于清扫球通过清扫管线,在石油,管道中广泛使用。适用范围广、工作压力从真空至高压,公称直径DN8~3000,工作温度为-254~815摄氏度。阀座密封圈等零件如果采用非金属材料,其压力-温度额定值低于球阀壳体(金属)的压力-额定值,致球阀实际使用压力、温度、介质受其限制。
