电磁阀的工作原理是气动电磁阀里有密闭的腔，在的不同位置开有通孔，气动电磁阀的每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边；气动电磁阀通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过气动电磁阀的油的压力来推动油刚的活塞，这样通过控制气动电磁阀的电磁铁的电流就控制了整个电磁阀的机械运动。

在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。

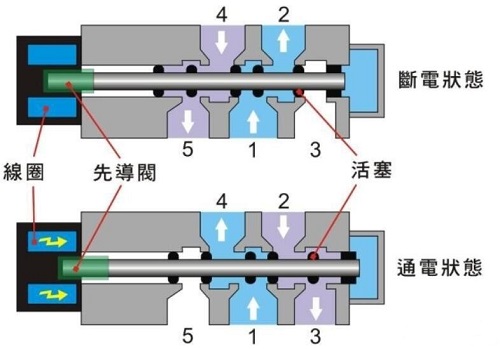

上图中为二位五通电磁阀剖视图

初始位置，1为进气孔，2为出气孔（常开），3为出气孔（常闭）。3和5为排气孔。

当电磁阀线圈得电，铁芯得到电磁力，使先导阀动作，使用2、4孔换向，并将2孔中气体排出。

电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。追朔电磁阀的发展史，到目前为止，国内外的电磁阀从原理上分为三大类，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构）。气动电磁阀作为气动阀门的常用附件之一，扮演着非常重要的角色，主要是用于气动阀门的气源换向问题。

其中 （2/5） 二位五通电磁阀配合使用在双作用气动阀门上， （2/3）二位三通电磁阀配合使用在单作用气动阀门上，另可根据工况选配防爆线圈，达到防爆的效果，此线圈防爆等级为浇封型：EX m II T4， 可在环境温度-20~60℃下正常一运行工作。 气动换向电磁阀根据实际状况和阀门需要可选用贴装式和管式安装方式。安装符合NAMUR标准和VDI/VDE3845双孔，其介质经过过滤50微米，润滑或非润滑的压缩空气。 气源接口为G1/4管。 电气接口为PG9连接。
