阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准,但愈来愈不能适应阀门工业发展的需要。目前,阀门制造厂一般采用统一的编号方法;凡愈来愈不能适应阀门工业发展的需要。目前,阀门制造厂一般采用统一的编号方法;凡不能采用统一编号方法的,各生产厂都按自己的情况制订出编号方法。
阀门型号编制方法
JB308-75 《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。它包括阀门的型号编制和阀门的命名。

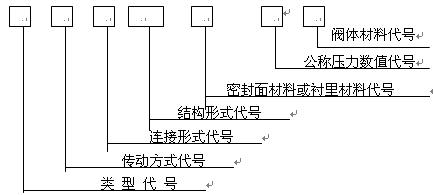

1、阀门的型号编制 阀门的型号由7各单元组成,其含义如下所示。
- 类型代号:类型代号用汉语拼音字母表示,如表1-39所示。
- 传动方式代号:按表1-40的规定,用阿拉伯数字表示。
- 连接形式代号:按表1-41的规定,用阿拉伯数字表示。
结构形式代号:阀门的结构形式代号用阿拉伯数字表示。闸阀按表1-42的规定;截止阀、柱塞阀和节流阀按表1-43的规定;球阀按表1-44的规定;蝶阀按表1-45的规定;隔膜阀按表1-46的规定;旋塞阀按表1-47的规定;止回阀按表1-48的规定;安全阀按表1-49的规定;减压阀按表1-50的规定;蒸汽疏水阀按表1-51的规定;排污阀按表1-52的规定。
表1-39 阀门的类型代号
|
阀门类型 |
代 号 | 阀门类型 | 代 号 |
| 安全阀 | A | 球阀 | Q |
| 蝶阀 | D | 疏水阀 | S |
| 隔膜阀 | G | 柱塞阀 | R |
| 止回阀和底阀 | H | 旋塞阀 | X |
| 截止阀 | J | 减压阀 | Y |
| 节流阀 | L | 闸阀 | Z |
| 排污阀 | P |
注:低温(低于-40℃)、保温(带加热套)和带波纹管的阀门、抗硫的阀门,在类型代号前面分别加汉语拼音字母D、B、W和K。
表1-40 阀门的传动方式代号
|
传动方式 |
代 号 | 传动方式 | 代 号 |
| 电磁阀 | 0 | 伞齿轮 | 5 |
| 电磁-液动 | 1 | 气动 | 6 |
| 电-液动 | 2 | 液动 | 7 |
| 蜗轮 | 3 | 气-液动 | 8 |
| 正齿轮 | 4 | 电动 | 9 |
注:1、手轮、手柄和扳手传动的,以及安全阀、减压阀、蒸汽疏水阀可省略本代号。
2、对于气动或液动,常开式用6K、7K表示,常闭式用6B、7B表示;气动带手动,用6S表示;防爆电动,用9B表示;蜗杆-T型螺母,用3T表示。
3、代号2及代号8是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。
表1-41 阀门的连接形式代号
|
连接形式 |
代 号 | 连接形式 | 代 号 |
| 内螺纹 | 1 | 焊接 | 6 |
| 外螺纹 | 2 | 对夹 | 7 |
| 两不同接连 | 3 | 卡箍 | 8 |
| 法兰 | 4 | 卡套 | 9 |
注:焊接包括对焊和承插焊。
表1-42 闸阀结构形式代号
|
闸 阀 结 构 形 式 |
代 号 | |||
|
明 杆 |
楔 式 |
弹 性 闸 板 |
0 | |
|
刚 性 |
单闸板 | 1 | ||
| 双闸板 | 2 | |||
|
平行式 |
单闸板 | 3 | ||
| 双闸板 | 4 | |||
|
暗 杆 |
楔 式 |
单闸板 | 5 | |
| 双闸板 | 6 | |||
|
平行式 |
单闸板 | 7 | ||
| 双闸板 | 8 | |||
表1-43 截止阀、柱塞阀和节流阀结构形式代号
|
截止阀、柱塞阀和节流阀结构形式 |
代 号 |
截止阀、柱塞阀和节流阀结构形式 |
代 号 | |
| 直通式 | 1 |
直流式(Y)型 |
5 | |
| Z形直通式 | 2 |
平 衡 |
直通式 | 6 |
| 三通式 | 3 | 角 式 | 7 | |
| 角 式 | 4 |
针型截止阀 |
8 | |
表1-44 球阀结构形式代号
|
球阀结构形式 |
代 号 |
球阀结构形式 |
代 号 | ||||
|
浮动式 |
直通式 |
1 |
固定式 |
四 通 |
6 | ||
| Y 型 |
三通式 |
2 |
直通式 |
7 | |||
| L 形 | 4 | T 形 |
三 通 |
8 | |||
| T 形 | 5 | L 形 | 9 | ||||
|
半球直通 |
0 | ||||||
表1-45 蝶阀结构形式代号
|
蝶阀结构形式 |
代 号 |
蝶阀结构形式 |
代 号 | ||
|
密封型 |
中线式 | 1 |
非密封型 |
中线式 | 6 |
| 单偏心 | 2 | 单偏心 | 7 | ||
| 双偏心 | 3 | 双偏心 | 8 | ||
| 连杆偏心(变偏心) | 4 | 连杆偏心(变偏心) | 9 | ||
表1-46 隔膜阀结构形式代号
|
隔膜阀结构形式 |
代 号 | 隔膜阀结构形式 | 代 号 |
| 屋脊式 | 1 | 闸板式 | 7 |
| 截止式 | 3 | 角式Y形 | 8 |
| 直流板式 | 5 | 角式T形 | 9 |
| 直通式 | 6 |
表1-47 旋塞阀结构形式代号
|
旋塞阀结构形式 |
代 号 |
旋塞阀结构形式 |
代 号 | ||
|
填料密封 |
L 形 | 2 |
油封密封 |
L 形 | 6 |
| 直 通 | 3 | 直 通 | 7 | ||
| T形三通 | 4 | T形三通 | 8 | ||
| 四 通 | 5 |
静 配 |
直 通 | 9 | |
| T形三通 | 0 | ||||
表1-48 止回阀结构形式代号
|
止回阀结构形式 |
代 号 | 止回阀结构形式 | 代 号 | |
|
升 降 |
直通式 | 1 |
回转蝶型止回式 |
7 |
| 立 式 | 2 |
截止止回式 |
8 | |
| 角 式 | 3 |
|
|
|
|
旋 启 |
单瓣式 | 4 | ||
| 多瓣式 | 5 | |||
| 双瓣式 | 6 | |||
表1-49 安全阀结构形式代号
|
闸 阀 结 构 形 式 |
代 号 | |||
|
弹 簧 |
封 闭 |
带散热片 | 全启式 | 0 |
|
微 启 式 |
1 | |||
|
全 启 式 |
2 | |||
|
带 扳 手 |
全 启 式 | 4 | ||
|
不 封 闭 |
双弹簧微启式 | 3 | ||
| 微 启 式 | 7 | |||
| 全 启 式 | 8 | |||
| 带控制机构 | 全 启 式 | 6 | ||
|
脉 冲 式 |
9 | |||
|
杠 杆 式 |
5 | |||
表1-50 减压阀结构形式代号
|
减压阀结构形式 |
代 号 | 减压阀结构形式 | 代 号 |
| 直接作用波纹管式 | 1 | 先导波纹管式 | 4 |
| 直接作用薄膜式 | 2 | 先导薄膜式 | 5 |
| 先导活塞式 | 3 |
表1-51 蒸汽疏水阀结构形式代号
|
蒸汽疏水阀结构形式 |
代 号 | 蒸汽疏水阀结构形式 | 代 号 |
| 浮球式 | 1 | 蒸汽压力式 | 6 |
| 迷宫或孔板式 | 2 | 双金属片式或弹性式 | 7 |
| 敞口向上浮子式 | 3 | 脉冲式 | 8 |
| 液体或固体膨胀式 | 4 | 圆盘式 | 9 |
| 敞口向下浮子式 | 5 |
表1-52 排污阀结构形式代号
|
排污阀结构形式 |
代 号 | |
|
液 面 连 接 |
截止型直通式 | 1 |
| 截止型角式 | 2 | |
|
液 底 间 断 |
截止型直流式 | 5 |
| 截止型直通式 | 6 | |
| 截至型角式 | 7 | |
| 浮动闸板型直通式 | 8 | |
- 阀座密封面或衬里材料代号:阀座密封面或衬里材料代号用汉语拼音字母表示,按表1-53的规定。
- 公称压力代号:用阿拉伯数字表示,其数值是以兆帕(MPa)为单位的公称压力值的10倍。用于电站工业的阀门,当介质高温度超过530℃时,其数值是以兆帕(MPa)为单位的工作压力值的10倍。
- 阀体材料代号:用汉语拼音字母表示,按表1-54的规定,PN≤1.6MPa的铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
表1-53 阀座密封或衬里材料代号
|
阀座密封面或衬里材料 |
代 号 | 阀座密封面或衬里材料 | 代 号 |
| 锡基轴承合金(巴士合金) | B | 尼龙塑料 | N |
| 搪瓷 | C | 渗硼钢 | P |
| 渗氮钢 | D | 衬铅 | Q |
| 18-8系不锈钢 | E | Mo2Ti系列不锈钢 | R |
| 氟塑料 | F | 塑料 | S |
| 玻璃 | G | 铜合金 | T |
| Cr13系不锈钢 | H | 橡胶 | X |
| 衬胶 | J | 硬质合金 | Y |
| 蒙乃尔合金 | M |
注:1、由阀体直接加工的阀座密封面材料代号用W表示。
2、当密封副的密封面材料不同时,以硬度低的材料代号表示。
表1-54 阀体材料代号
|
阀 体 材 料 |
代 号 | 阀 体 材 料 | 代 号 |
| 钛及钛合金 | A | 球墨铸铁 | Q |
| 碳钢 | C | Mo2Ti系列不锈钢 | R |
| Cr13系不锈钢 | H | 塑料 | S |
| 铬钼钢 | I | 铜及铜合金 | T |
| 可锻铸铁 | K | 铬钼钒钢 | V |
| 铝合金 | L | 灰铸铁 | Z |
| 18-8系不锈钢 | P |
