蝶阀的结构详细图解

　　蝶阀也叫蝴蝶阀,顾名思义,它的关键性部件好似蝴蝶迎风,自由回旋。蝶阀的阀瓣是圆盘,围绕阀座内的一个轴旋转,旋角的大小,便是阀门的开闭度。
　　蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。
　　在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则程全开状态。改变碟板的偏转角度，即可控制介质的流量。

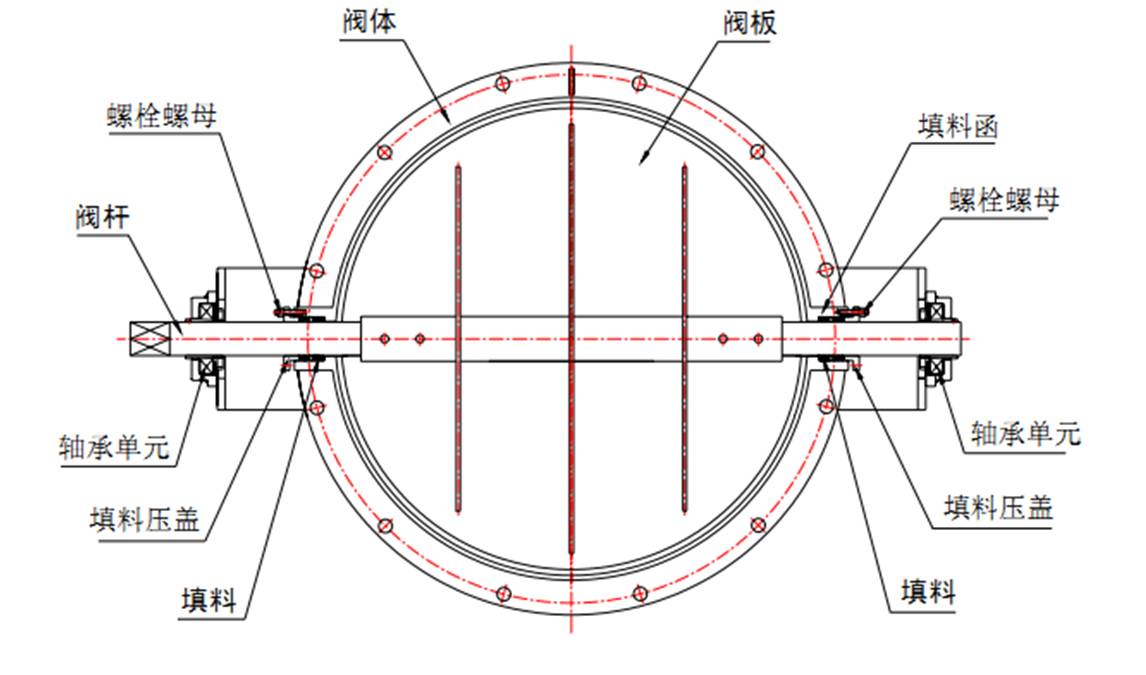

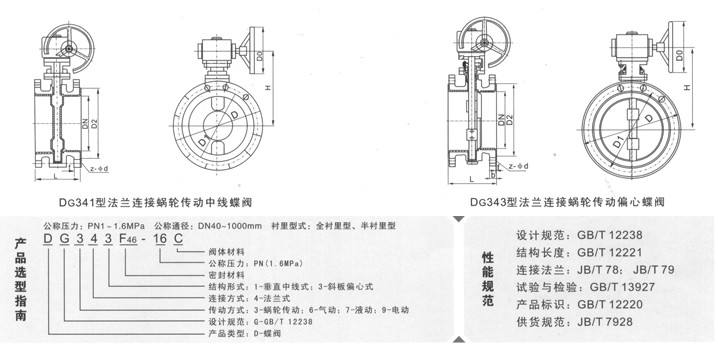

　　蝶阀型号的编制
　　01公称通经代号
　　美标系列以A××in值表示；国标系列以G××mm值表示，日标系列以J××mm值表示。
　　02驱动方式代号
　　1光杆；2链轮传动；3蜗轮传动；4正齿轮传动；5伞齿轮传动；6气动；6S气动复位；7液动；8气液联动；8H气液联动带紧急切断；9电动；9A电动调节；9H电液联动带紧急切断。
　　03阀类代号
　　D蝶阀；DH止回蝶阀；DZK真空蝶阀；DA调节蝶阀（常用4-20ma信号，其他须注明）；DTF调风型调节蝶阀；DS伸缩蝶阀；DKS快速蝶阀（须注明动作时间）。
　　04公称压力级代号
　　美制系列:150-classl50；300-class300；400-class400；600-class600；900-class900。
　　国标系列:2.5-PN0.25；6-PN0.6；10-PN10；16-PNl6；25-PN25；40-PN40；64-PN64。
　　日标系列:10-10K；20-20K。
　　05连接形式代号
　　RF-突面法兰；FF-全平面法兰；RJ-环接面法兰；MFM-凹凸面法兰；TG-榫槽面法兰；SW-承插焊；BW-对接焊；NPT-螺纹连接；WS-四耳对夹；WL-无耳对夹；WF-单筋型对夹；WU-光孔对夹；LL-全耳螺孔对夹；LU-U-U型螺孔对夹；KG-卡箍式。
　　06结构形式代号

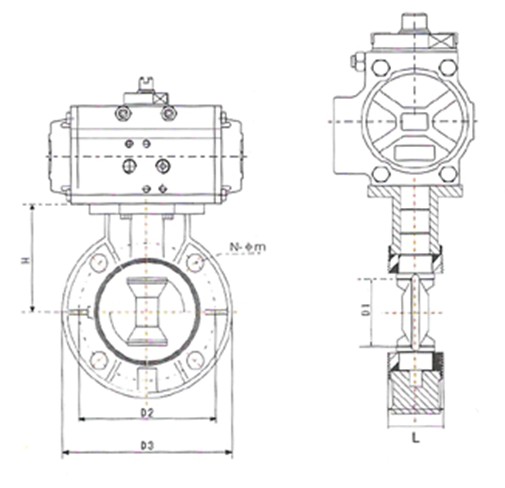

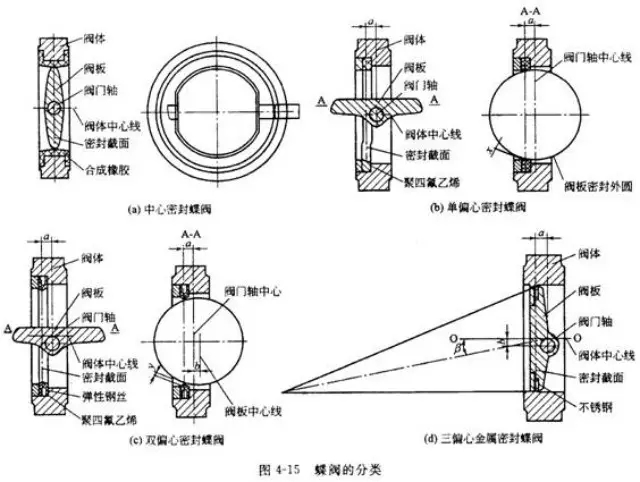

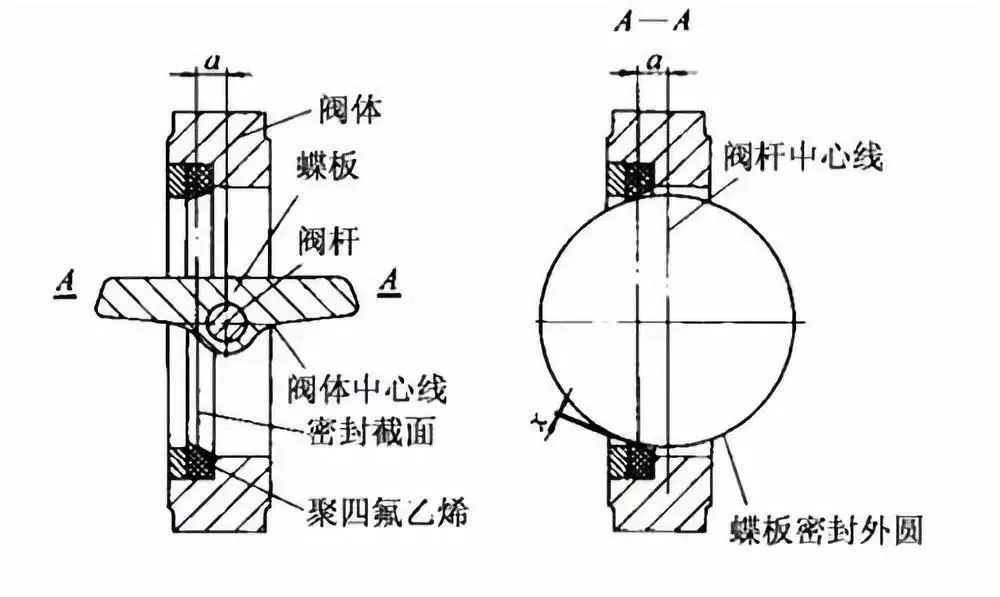

　　1中线结构；2双偏心结构；3三偏心结构；4变偏心结构；5单偏心结构。
　　07阀座密封面代号
　　H-Crl3系不锈钢；R-M02Ti系不锈钢；FH-多层次硬密封；X-橡胶(可另行细分)；F-聚四氟乙烯；FX-复合橡胶（耐煤油）；XW-白色橡胶；D-渗氮钢；M-蒙耐尔合金；Y-硬质合金。
　　08壳体材料代号
　　C-铸钢、P-不锈钢304、R-不锈钢316、AL-特种合金钢、Z-铸铁、Q-球墨铸铁、N-尼龙。
　　示例：G-9DA16RF3-XP
　　国标,电动调节蝶阀PN16，RF法兰连接，三偏心结构，壳体材料SUS304，阀座密封面橡胶。

蝶阀适用场合：
1、蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管道介质压力的坚固性。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理适合制作大口径阀门。当要求蝶阀作控制流量使用时，重要的是正确选择蝶阀的尺寸和类型，使之能恰当地、有效地工作。
2、通常，在节流、调节控制与泥浆介质中，要求结构长度短，启闭速度快（1/4转）。低压截止（压差小），推荐选用蝶阀。
3、在双位调节、缩口地通道、低噪声、有气穴和气化现象，向大气少量渗漏，具有磨蚀性介质时，可以选用蝶阀。
4、在特殊工况条件下节流调节，或要求密封严格，或磨损严重、低温（深冷）等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置地三偏心或双偏心地专用蝶阀。
5、中线蝶阀适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在-10度～150度的淡水、污水、海水、盐水、蒸汽、天然气、食品、药品、油品和各种酸碱及其他管路上。
6、软密封偏心蝶阀适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
7、金属对金属线密封双偏心蝶阀适用于城市供热、供气、供水等煤气、油品、酸碱等管路，作为调节和节流装置。
8、金属对金属面密封三偏心蝶阀除作为大型变压吸附（PSA）气体分离装置程序控制阀使用外，还可广泛用于石油、石化、化工、冶金、电力等领域，时闸阀、截止阀的良好替代产品。
