旋塞阀的市场需求量并不如闸阀、蝶阀之类的阀门，但是旋塞阀作为一特殊阀种，有着不可替代的作用。本文将为您详解旋塞阀原理，旋塞阀性能，旋塞阀结构，旋塞阀分类，旋塞阀选型以及旋塞阀产品介绍。

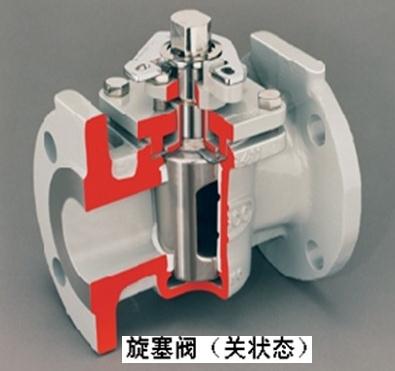

【旋塞阀内部结构图】
一．旋塞阀的原理

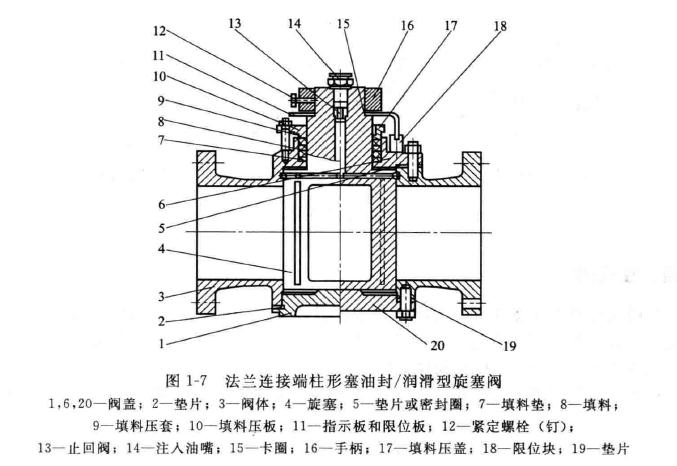

旋塞阀是关闭件-塞子绕阀体中心线旋转90度达到启闭目的的一种阀门，在管道上主要起到切断，分配和改变介质流动方向用。根据介质性质和阀门密封面的耐冲蚀性，有时也可以用来作为节流用。法兰连接端柱形塞油封、润滑型旋塞阀如图所示。
二．旋塞阀的分类
旋塞阀主要按照旋塞结构来分类，分为圆柱形旋塞和圆锥形旋塞两种。其中圆锥形旋塞阀还可分为多通道式旋塞阀，油封式旋塞阀等。
圆柱形旋塞阀类别产品举例：润滑型圆柱旋塞阀。
圆锥形旋塞阀类别产品举例：圆锥法兰旋塞阀、油封旋塞阀、三通法兰旋塞阀、不锈钢法兰旋塞阀、电动法兰旋塞阀等。
三．旋塞阀的性能
圆柱形旋塞阀旋塞通道一般呈矩形，圆锥形旋塞通道一般呈梯形，这种形状与阀门圆形通道连接产生压力损失。有时候，旋塞阀的通道也可以做成圆孔，此时旋塞阀结构尺寸会增大。旋塞阀密封面之间运动时有擦拭作用，所以全开时可完全将密封面与介质隔开，故可以用于带固体颗粒的介质。
多通道的旋塞阀用于介质分配和改变介质流向。旋塞阀广泛应用于油田开采、输送和炼油装置，也可以用于石化煤气等工业。
旋塞阀性能优缺点有：
①转动90度就能开关，启闭迅速，操作方便
②可双向流道，零件少，重量轻，流阻较小
③旋塞阀适用于多通道结构，一个阀门可以获得两个，三个甚至更多阀门的流道，可以简化管道系统设计
④适用于温度较低，粘度较大介质。
①由于密封面积较大，摩擦力大，启闭较费力，操作扭矩大。
②由于受结构型式限制，不适用于高温、高压管道，一般使用温度小于300度。
③如果用软密封阀座应设计耐火，防静电结构，技术复杂，加工较难。
四．旋塞阀的结构及选型
1.油润滑式圆柱形旋塞阀：圆柱形旋塞阀密封方法有：①使用密封剂；②使用旋塞膨胀；③使用O形密封圈；④使用偏心旋塞楔入阀座密封四种方法，注润滑剂的圆柱形旋塞阀，密封剂是从阀杆注入的，然后进入旋塞密封面产生密封。该产品适合全开全关腐蚀性介质。但是不宜用于节流用，且注入润滑剂较麻烦。
2.紧定式圆锥型旋塞阀：旋塞和阀体密封面间的密封由调节旋塞下面的螺母来实现，结构简单无填料，但是密封性差一半用于低压PN6以下工况。
3.填料式圆锥形旋塞阀：发体内带有填料函,压紧填料使得旋塞与阀体密封面压紧。阀体下部的螺钉起松紧旋塞与阀体密封面配合的调节作用，该产品密封性较好同样也是旋塞阀的主力产品。
4.油封式圆锥形旋塞阀：采用强制润滑，使得旋塞和阀体密封面间形成一层油膜。密封性能好，广泛用于输油，输气管道。
5.压力平衡式旋塞阀：倒锥形的旋塞和阀体密封面间的密封是依靠密封脂和介质本身压力将旋塞向上压紧来实现的。密封可靠，操作省力。
6.PTFE衬套式旋塞阀：PTFE衬套镶嵌在阀体上作阀座，具有自润滑性能，避免了旋塞粘滞。密封面积大，即使部分损坏依旧能保持良好密封性，且衬套可替换。但是结构复杂，操作扭矩大。
7.多通道式旋塞阀：三通旋塞阀，四通旋塞阀等。采用填料式或者油封式。多通道结构可以一个阀门起到多个阀门的用途。

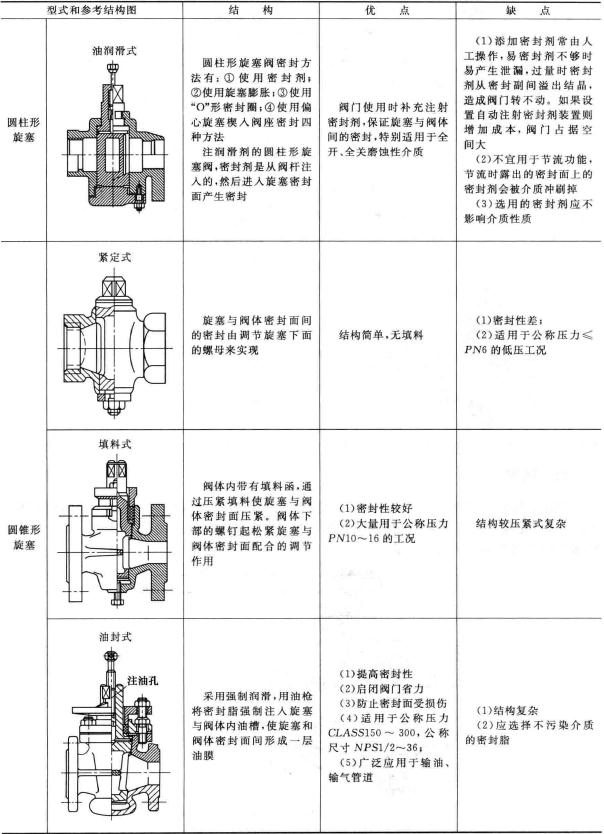

【旋塞阀各结构比较图】
