金属阀门结构长度
本标准修改采用ISO 5752；1982《法兰管路系统金属阀门结构长度》。本标准与ISO 5752:1982的主要差异如下：
本标准的结构和编写规则按照GB/T 1.1--2000的要求；
本标准采用ISO5752：1982中*2章的部分定义；
本标准去掉了ISO 5752：1982*4章的部分定义。

本标准与GB/T 12221-1989相比主要变化如下：
适用范围从法兰连接扩大到焊接端、对夹式、内螺纹、外螺纹，标准名称也相应改变；
增加了焊接端、对夹式、内螺纹、外螺纹的结构基本长度系列和各类阀门的结构长度尺寸；
法兰连接的阀门结构长度采用ISO5752：1982；
对原标准表1的结构长度基本作了修改，删除无数据的代号6和17系列；将代号6和17系列；将代号25系列不适用于法兰连接形式，放到对夹连接阀门结构长度基本系列中；
删除原标准表2的同型系列闸阀结构长度表。
本标准代替标准2的同型系列闸阀结构长度表。

本标准代替GB/T 12221-1989《法兰连接金属阀门结构长度》，GB/T 15188.1~15188.4-1994《阀门的结构长度》。
本标准由中国机械工业联合会提出。
本标准由全国阀门标准化技术委员会（SAC/TC 188）归口。
本标准代替标准的历次版本发布情况
——GB/T 12221-1989 GB/T 15188.1~ 15188.4-1994。

金属阀门结构长度

1.范围
本标准规定了法兰连接阀门的结构长度、焊接端阀门的结构长度、对夹连接阀门的结构长度、内螺纹连接阀门的结构长度、外螺纹连接阀门的结构长度，及其结构尺寸的度偏差。
本标准适用于公称压力PN≤42.0Mpa,公称通径DN3mm~DN4000mm的闸阀、截止阀、球阀、蝶阀、旋塞阀、隔膜阀、止回阀等的结构长度。

2.规范性引用文件
下列文件中的条款通本标准的引用而成为本标准的条款。凡是注是期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究院是否可使用这些文件新版本。
GB/T 1047 管道元件DN(公称尺寸)的定义和选用（GB/T 1047-2005,ISO 6078：1995 MOD）
GB/T 1048 管道元件PN(公称压力)的定义和选用（GB/T 1048-2005,ISO 7268:1996，MOD）

3.术语
3.1直通式阀门结构长度
在阀体通道终端两个垂直于阀门轴线平面之间的距离。
3.2角式阀门结构长度
在阀体通道某一终端垂直于轴线的平面与阀体另一终端轴线之间的距离。
3.3对夹式阀门
靠管道法兰夹持固定密封结构的阀门。其结构长度指阀门通道终端两个与管道法兰接触面之间的距离。

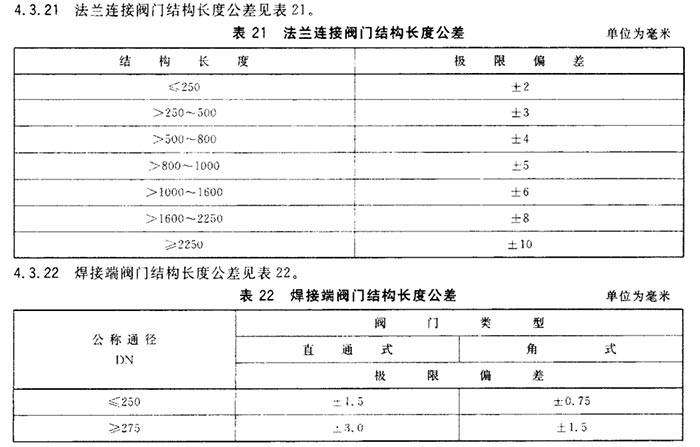

4.结构长度尺寸与限偏差
4.1公称通径数值按GB/T 1047 的规定；公称压力数值按GB/T 1048的规定。

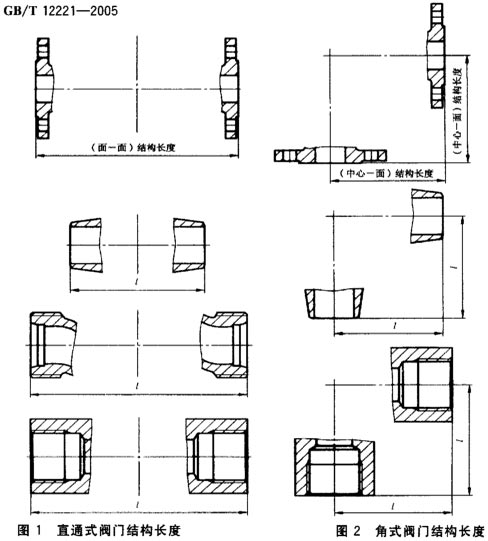

4.2直通式阀门结构长度如图1如示；角式阀门结构长度如图2所示；对夹连接阀门结构长度如图3所示。

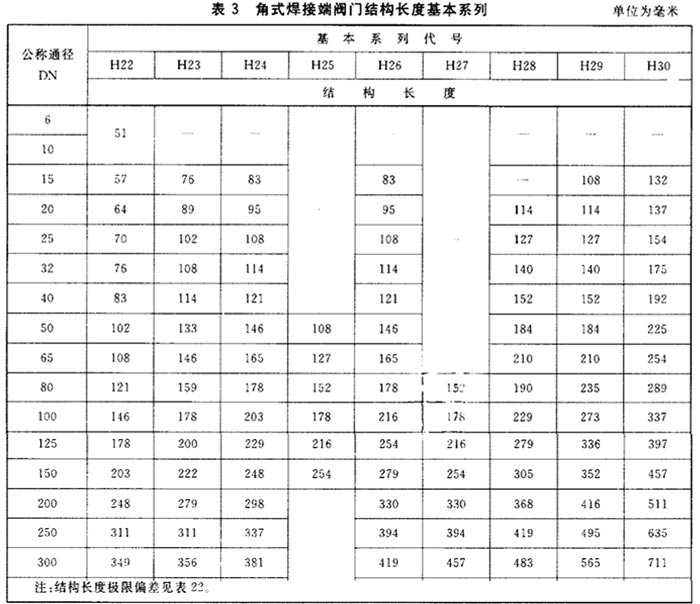

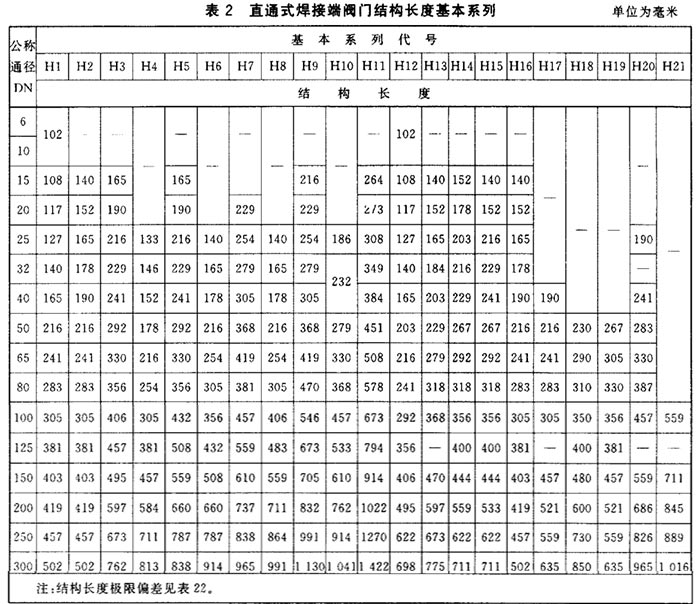

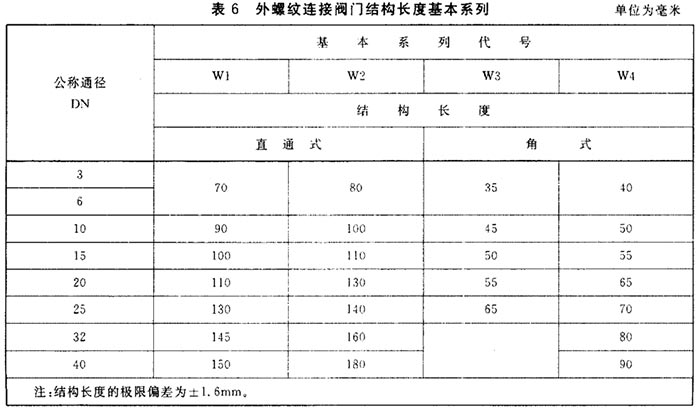

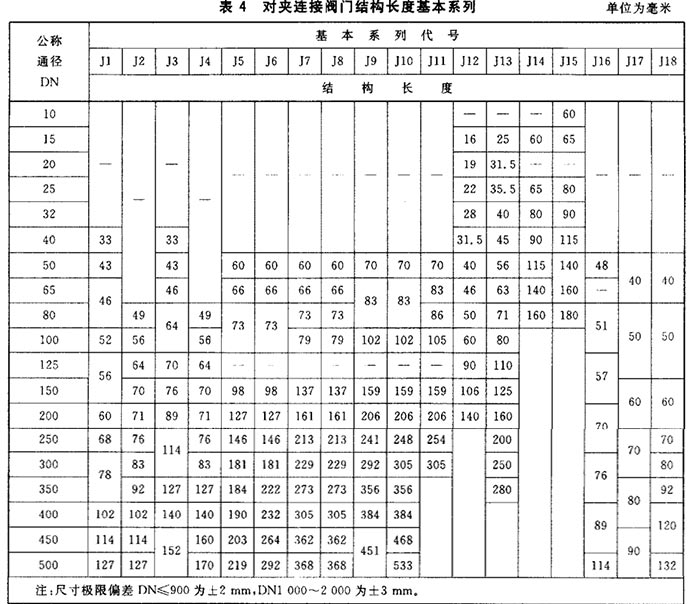

4.3结构长度尺寸

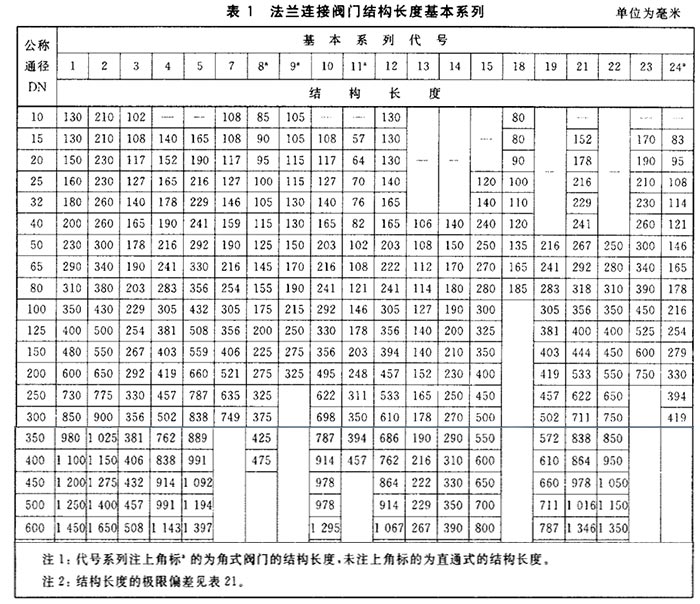

4.3.1法兰连接阀门结构长度基本系列见表1。
