蝶阀是工业水系统中经常使用到的阀门，以体积小，性价比高而成为管道常用阀门。蝶阀主力产品为对夹式软密封蝶阀和法兰式蝶阀。蝶阀虽然种类相比闸阀较少，但同样有着不少区别以适应不同的工况。本文将问您介绍蝶阀性能，蝶阀原理，蝶阀结构，蝶阀分类，以帮助您更好地进行蝶阀选型。
蝶阀的关闭件-蝶板呈圆盘形状，绕阀座内的轴旋转90度可启闭和调节介质。在中、低压大口径管道上使用广泛。蝶阀的结构图如图所示。
1、蝶阀的分类：

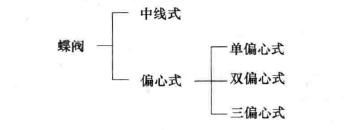

蝶阀按结构分类主要分为中线式和偏心式，其中偏心式分但偏心、双偏心以及三偏心式蝶阀。分类图如图所示。
相关蝶阀产品：对夹式蝶阀，信号蝶阀，法兰蝶阀，大口径法兰蝶阀等。
2、蝶阀的性能原理
蝶阀采用的是阀板沿中心线旋转的结构，因此阀门体积小。通过旋转手柄90度或者蜗轮等驱动方式使得阀板与介质流向平行即可开启阀门。因此蝶阀具有结构简单、体积小、重量轻、安装尺寸小、操作便捷、启闭迅速的特点。同时还具备密封和流量调节特性。但是由于阀瓣阻力大，介质压力对阀门启闭有较大影响，因此不宜用于高压环境。
以往的蝶阀受技术和密封材料的制约，大部分结构为中线型式的软密封，即阀座多为橡胶、塑料、蝶板为金属或者金属外包覆橡胶或者塑料。近年来科技迅速发展，蝶阀开发出新的结构型式，偏心式的金属密封性蝶阀就是其中的一种。偏心式的金属密封蝶阀的阀座和蝶板密封面由金属硬质合金材料组成，或者蝶板由软、硬材料（非金属层夹金属层）组成，使蝶阀可耐高温、耐低温、耐磨蚀、耐冲蚀，密封性能好，使用寿命长，因此得到广泛使用。
蝶阀已在较大范围内取代了闸阀、截止阀、节流阀、球阀，是近年来发展迅速的阀门品种之一。
(1) 蝶阀的性能比较：

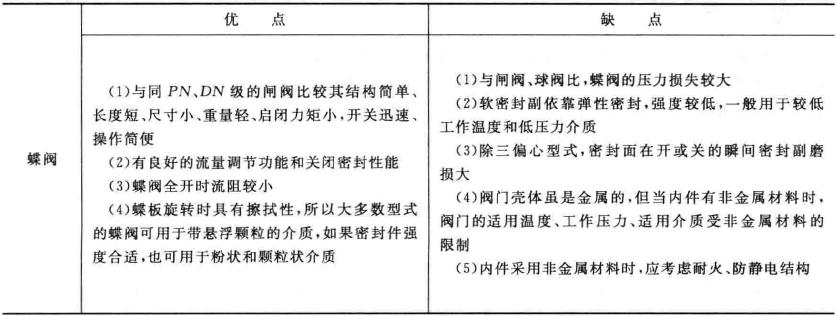

蝶阀的性能优点主要集中在体积小，结构简单，启闭迅速这三点上，缺点同样明显就是管道流动介质压力损失相对较大，高压环境启闭较困难等。详细比较图如图所示。
(2) 蝶阀不同结构分类区别：

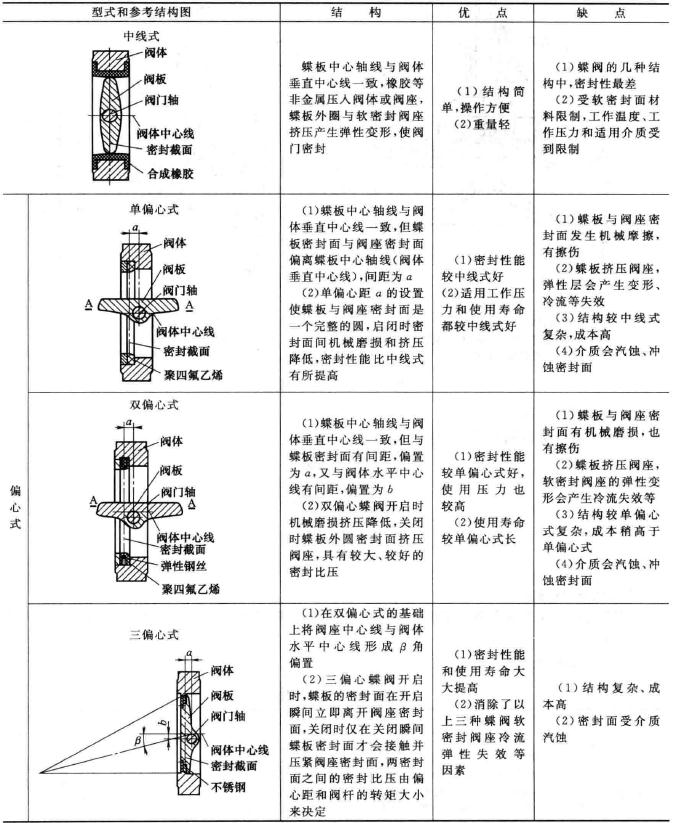

中线式蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀密封性能依次增强，寿命也依次增长，但是结构缺难度递增，成本也递增。因此除非有着特殊工况要求，往往还是选择较经济、合适的蝶阀。四种比较图如图所示。
