先导式安全阀工作原理动画图

2022-11-02 10:51:08

按作用原理分类,安全阀可以分为直接作用式安全阀和非直接作用式安全阀。先导式安全阀属于非直接作用式安全阀。

1、直接作用式安全阀

直接作用式安全阀是在工作介质的直接作用下开启的,即依靠工作介质压力的作用克服加载机构加于阀瓣的机械载荷,使阀门开启。

这种安全阀的特点:具有结构简单,动作迅速,可靠性好等优点。但因为依靠结构加载,其载荷大小受到限制,不能用于高压、大口径的场合。目前广泛使用的弹簧式安全阀属于直接作用安全阀。

2、非直接作用式安全阀

这类安全阀可以分为先导式安全阀、带动力辅助装置的安全阀。

先导式安全阀是依靠从导阀排出的介质来驱动或控制的。而导阀本身是一个直接作用式安全阀,有时也采用其他形式的阀门。

先导式安全阀适用于高压、大口径的场合。先导式安全阀具有良好的密封性能,同时,它的动作很少受背压的影响。这种安全阀的缺点在于它的可靠性同主阀和导阀有关,动作不如直接作用式安全阀那样迅速、可靠,而且结构较复杂。

先导式安全阀工作原理

先导式安全阀是一种由主阀和导阀组成的安全阀,导阀响应系统介质压力自身动作从而控制主阀的开关动作。

1、正常关闭状态(投用状态)

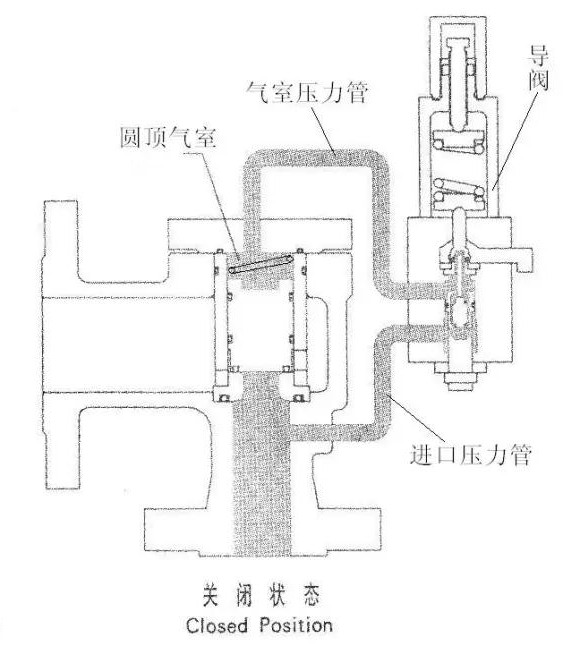

当系统正常工作时,先导阀处于关闭状态时,系统压力通过进口压力管、导阀和气室压力管传到主阀阀瓣顶部的圆顶气室,从而在主阀瓣上产生了一个向下的净作用力,使主阀处于关闭状态。

主阀阀瓣上端面积大,下端面积小,气体压力一定的情况下,产生向下的净作用力。

先导式安全阀工作原理,有简单附图。



2、泄放状态

当系统压力达到整定压力时,克服了导阀的弹簧力,导阀开启且滑梭封闭导阀进气通道,主阀气室的压力通过导阀泄压,由于系统压力高于回座压力,滑梭封闭进气通道从而阻断流体在导阀中的流动,这时主阀气室的压力急剧下降,主阀阀瓣完全打开,流体通过主阀泄放降压。

当系统压力降低到回座压力时,导阀的弹簧力克服了阀进口压力作用在滑梭上的力,导阀回座,顶杆顶开滑梭,使得流体重新进入主阀的圆顶气室,关闭主阀。

先导式安全阀工作原理,有简单附图。
