球阀工作原理:

当球阀旋转90度时,在进、出口处应全部呈现球面,从而关闭阀门,截断介质的流动。
当球阀回转90度时,在进、出口处应全部呈现球口,从而开启流动,并且基本没有流阻力。

球阀结构原理:

1.球阀不受安装方向的限制,介质的流向可任意。流体阻力小,全通径的球阀基本没有流阻。

2.球阀结构简单,相对体积小,重量轻,便于维修。

3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

4.球阀适用于经常操作,启闭迅速、轻便。 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6.球阀密封性能好。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

9、球阀流体阻力小,无振动,噪声小。

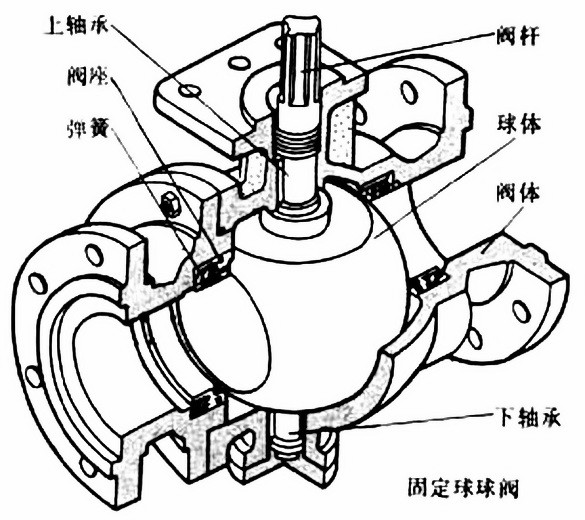

球阀内部结构图:

手动球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条 件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。

球阀的安装:

1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗 清洁。

2)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

3)在安装期间,请不要用阀的执行机构部分作为起重的吊装点, 以避免损坏执行机构及附件。

5)手动球阀应安装在管道的水平方向或垂直方向。

6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
