减压阀工作原理

2023-03-02 19:48:43

    减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。

    下面介绍一下直动式减压阀和先导式减压阀工作原理:

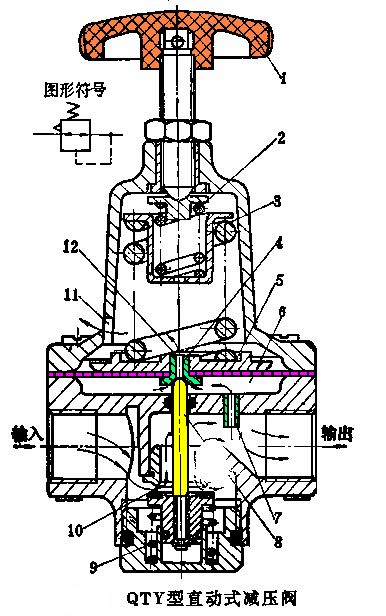

1、直动式减压阀(QTY):

减压阀工作原理

工作原理:

    P1↗—P2↗—P膜↗—膜片上移(部分气体溢流)—阀芯上移—减压阀口关小—P2↙

溢流式减压阀的工作原理是:靠进气阀口的节流作用减压,靠膜片上力的平衡和溢流孔的作用稳定输出压力,调节旋钮可使输出压力在规定的范围内任意调节。

溢流式减压阀职能符号:

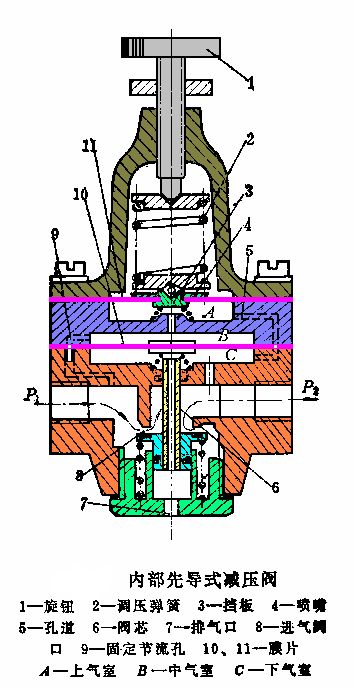

2、先导式减压阀

    若要求稳压精度高,可选用先导式减压阀(精密型)。

减压阀工作原理

工作原理:

    P1↗—P2↗—A、C室压力↗—挡板随上膜片上移—B气室压力明显↙—阀芯随下膜片上移—进气阀口关小—P2↙

   由于喷嘴挡板灵敏度高,输出压力的稳压精度高,因此称精密型减压阀。
