法兰软密封偏心蝶阀工作原理

2019-08-16 07:08:26

  法兰软密封偏心蝶阀采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座,使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆,使蝶板具有较强的抗腐蚀性能。

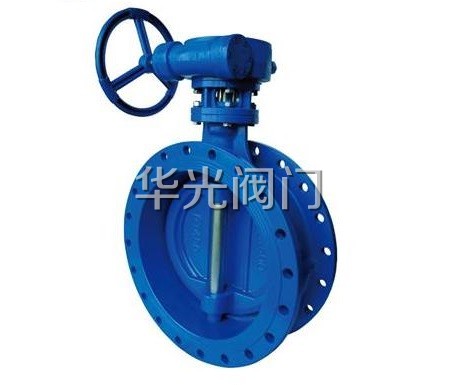

  法兰软密封偏心蝶阀产品图

  法兰软密封偏心蝶阀工作原理
  阀座采用合成橡胶,关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形,从而形成弹性力作为密封比压保证蝶阀的密封。
  法兰软密封偏心蝶阀结构特点
  1、结构简单,外形尺寸小,结构长度短,体积小,重量轻;
  2、全开时阀座通道有效流通面积较大,流体阻力较小;
  3、密封面材料采用丁晴橡胶,密封性能好;
  4、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力;
  5、操作灵活省力,可选择手动、电动、气动、液压方式。
