SD341X伸缩法兰中线蝶阀安装注意事项

2017-09-22 05:49:01

    SD341X伸缩法兰中线蝶阀是一种可以根据结构长度进行伸缩的阀门,SD341X伸缩法兰中线蝶阀拆卸方便,如无重大问题,无需特别的维护,只需定期观察伸缩部分即可,主要是为了防止伸缩部分渗漏以及拉脱等问题。虽然无需特别维护,但是在安装过程中需要注意几点事项即可保证其正常、长久运行。

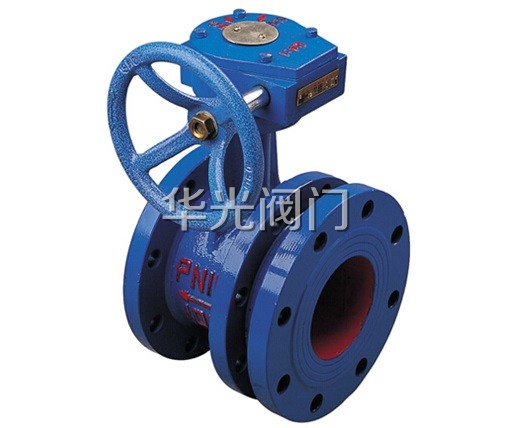

    SD341X伸缩法兰中线蝶阀产品图

    SD341X伸缩法兰中线蝶阀安装注意事项
    1、SD341X伸缩法兰中线蝶阀在安装前必须平放,切勿随意磕碰;
    2、SD341X伸缩法兰中线蝶阀出厂时结构长度为*小长度,安装时,拉至安装长度 (即设计长度);
    3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉行伸缩阀,以免损坏伸缩阀;
    4、SD341X伸缩法兰中线蝶阀蝶阀可在任意位置安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出(见图1),支架的支承力按下列公式计算,运行时严禁将支架卸掉;
    5、SD341X伸缩法兰中线蝶阀不做温度补偿同时,只做安装更换、维修阀门方便用时,可用通螺栓限位,对称夹紧SD341X伸缩法兰中线蝶阀以防止伸缩管拉出(见图2),损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径,其螺栓强度和承受试验压力及管道拉力,按上式公式进行计算,运行时 限位螺栓严禁卸掉(螺栓另配);
    6、管道施工现场严禁随意拆卸解体SD341X伸缩法兰中线蝶阀蝶阀;
    7、本SD341X伸缩法兰中线蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管道上的两法兰面要求平行;
    8、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓;
    9、伸缩管安装在阀门后;
    10、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。
    通过以上10点SD341X伸缩法兰中线蝶阀安装注意事项的总结,就可以保证其正常运行,安装SD341X伸缩法兰中线蝶阀需要保证介质温度不超过80℃。
