D341F46-10/16C衬氟涡轮法兰蝶阀概述：
D341F46-10/16C法兰式衬四氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。

D341F46-10/16C衬氟涡轮法兰蝶阀工作原理：
D341F46-10/16C法兰式衬四氟蝶阀蝶板的回转中心位于阀体的中心线和蝶板的密封面截面上。阀座采用四氟塑料。关闭时蝶板的外圆密封面挤压四氟阀卒，使阀座产生弹性变形，从而形成弹性力作为密封比压保证衬氟蝶阀的密封。法兰式衬氟蝶阀密封结构采用聚四氟乙烯、使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆，使蝶板具有较强的抗腐蚀性能。

D341F46-10/16C衬氟涡轮法兰蝶阀结构特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

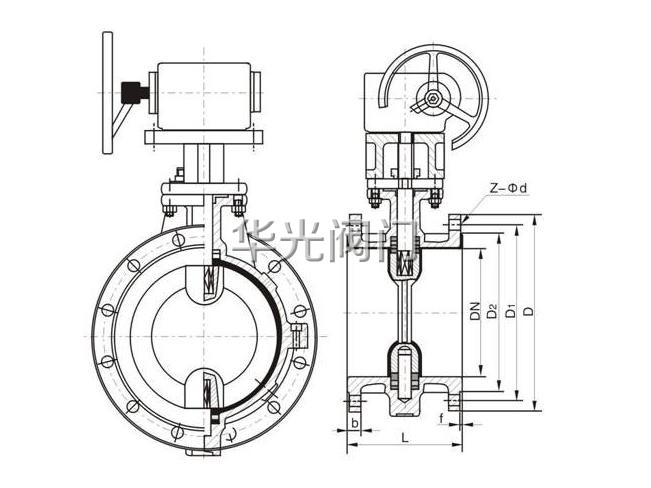

D341F46-10/16C衬氟涡轮法兰蝶阀结构图：


D341F46-10/16C衬氟涡轮法兰蝶阀适用范围：
衬氟法兰蝶阀作为一种用来实现管路系统通断及流量控制的部件，在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP法兰衬氟蝶阀适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

D341F46-10/16C衬氟涡轮法兰蝶阀主要零件材料:

型号	阀体	阀瓣	支架	密封挡圈
D341F46-10/16C	WCB衬F46	WCB衬F46	WCB衬F46	聚四氟乙烯F4PTFE


D341F46-10/16C衬氟涡轮法兰蝶阀标准：

技术规范
设计标准	GB12238
结构长度	GB12221
法兰标准	JB/T79-78
	GB9113.1-26
检验试验	GB/T13927
驱动方式	蜗轮、手动、电动、气动


D341F46-10/16C衬氟涡轮法兰蝶阀性能参数：

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸汽、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。


D341F46-10/16C衬氟涡轮法兰蝶阀外型与连接尺寸：

公称通径	PN1.0(MPa)主要外形尺寸和连接尺寸(mm)							参考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	H1	H2	㎏
50	108	160	125	100	3	20	4-Φ18	280	88	12
65	112	180	145	120	3	20	4-Φ18	290	95	13
80	114	195	160	135	3	22	4-Φ18	310	105	14
100	127	215	180	155	3	22	8-Φ18	340	115	16
125	140	245	210	185	3	24	8-Φ18	355	125	18
150	140	280	240	210	4	24	8-Φ23	380	165	38
200	152	335	295	265	4	26	8-Φ23	430	250	74
250	165	390	350	320	4	28	12-Φ23	450	265	105
300	178	440	400	368	4	28	12-Φ23	480	310	142
350	190	500	460	428	4	30	16-Φ23	600	330	179
400	216	565	515	482	4	32	16-Φ26	630	340	220
450	222	615	565	532	4	32	20-Φ26	655	390	268
500	229	670	620	585	5	34	20-Φ26	680	400	378
600	267	780	725	685	5	36	20-Φ30	730	460	608
700	292	895	840	800	5	40	20-Φ30	790	490	1050
800	318	1010	950	905	5	44	24-Φ34	880	590	1320
900	330	1110	1050	1005	5	46	28-Φ34	930	630	1795
1000	410	1220	1160	1115	6	50	28-Φ34	1000	670	1900


订货须知：
一、①D341F46-10/16C衬氟涡轮法兰蝶阀产品名称与型号②D341F46-10/16C衬氟涡轮法兰蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D341F46-10/16C衬氟涡轮法兰蝶阀型号，请按D341F46-10/16C衬氟涡轮法兰蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
