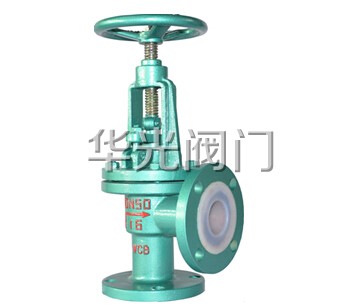

J44F46-10/16C衬氟角式截止阀概述：
J44F46衬氟直角截止阀是指启闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。

J44F46-10/16C衬氟角式截止阀结构特点：
1、与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2、密封面不易磨损、擦伤，密封性较好、寿命长。
3、启闭时阀瓣行程较小，启闭时间较短、阀门高度较小。
4、阀瓣与阀杆设计为一体结构，结构紧凑，使用安全。
5、截止阀有三种结构形式：直通式、直流式、角式，其中直通式*为常用，角式可以安装在管路系统的拐角处，直流式流阻是截止阀中*小的。
6、可根据用户需求配置气动、电动装置，满足遥控和程控的需要。
7、更换零件衬里材料可适用各种介质。

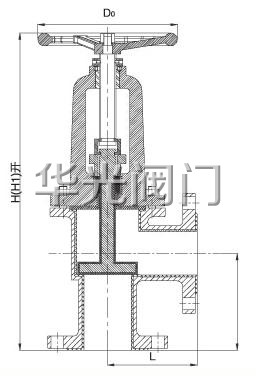

J44F46-10/16C衬氟角式截止阀结构图：


J44F46-10/16C衬氟角式截止阀执行标准：
设计规范：GB/T12233GB/T12235
结构长度：GB/T12221
连接法兰：JB/T78JB/T79
试验与检验：GB/T13927
产品标识：GB/T12220
供货规范：JB/T7928

J44F46-10/16C衬氟角式截止阀适用范围：
J44F46-16衬氟角式截止阀适用在-50～150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。被广泛应用在石油、化工等管路系统中做截断介质用。

J44F46-10/16C衬氟角式截止阀性能规范：

衬里、阀座	适用温度（℃）	适用介质
PTFE（F4）	≤180	除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180


J44F46-10/16C衬氟角式截止阀主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

J44F46-10/16C衬氟角式截止阀主要外形和连接尺寸：

公称通经		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18
125	5	400	245	210	185	3	24	8-φ18
150	6	480	280	240	210	3	24	8-φ23
200	8	495	335	295	265	3	26	8-φ23
250	10	622	390	350	320	3	28	12-φ23
300	12	698	440	400	368	4	28	12-φ23
350	14	787	500	460	428	4	30	16-φ23

PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	8-φ18
100	4	350	215	180	155	3	24	8-φ18
125	5	400	245	210	185	3	26	8-φ18
150	6	480	280	240	210	3	28	8-φ23
200	8	495	335	295	265	3	30	12-φ23
250	10	622	405	355	320	3	32	12-φ25
300	12	698	460	410	375	4	34	12-φ25


订货须知：
一、①J44F46-10/16C衬氟角式截止阀产品名称与型号②J44F46-10/16C衬氟角式截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J44F46-10/16C衬氟角式截止阀型号，请按J44F46-10/16C衬氟角式截止阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
