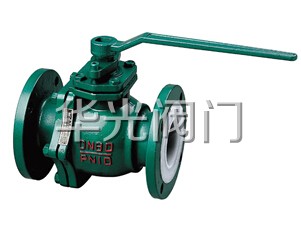

Q41F46-10/16C衬氟手柄球阀概述：
Q41F46衬里球阀采用了氟塑料作为球阀的内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。
Q41F46衬氟球阀采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

Q41F46-10/16C衬氟手柄球阀工作原理：
Q41F46系列衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的，阀恋和阀体内侧全部采用氟塑料制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。

Q41F46-10/16C衬氟手柄球阀设计特点：
1、采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3、启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了工程中的使用安全性；
4、结构紧凑合理，阀体内腔空间*小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；

Q41F46-10/16C衬氟手柄球阀基本参数：
设计规范：遵循GB12237，API608，API6D
驱动方式：手动、蜗轮传动、气动、电动。
公称压力：PN1.0～2.5(MPa)
公称通径：DN15～350mm

Q41F46-10/16C衬氟手柄球阀用途：
Q41F46型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果*明显。

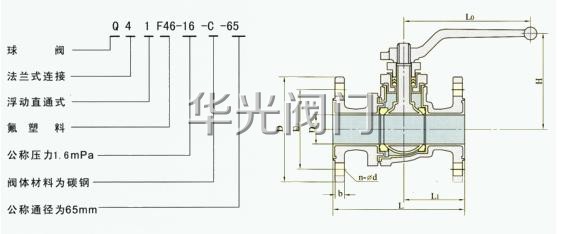

Q41F46-10/16C衬氟手柄球阀结构图：


Q41F46-10/16C衬氟手柄球阀性能参数：

型号		Q41F46-10	Q41F46-16	Q41F46-10C	Q41F46-16C
工作压力（MPa）		1.0	1.6	1.0	1.6
适用温度（℃）		-10～150		-20～150
适用介质		腐蚀性介质
材料	阀体	铸铁内衬聚四氟乙烯		铸钢内衬聚四氟乙烯
	球体	铸钢外包聚四氟乙烯
	密封圈	增强聚四氟乙烯		聚四氟乙烯
	填料	聚四氟乙烯


Q41F46-10/16C衬氟手柄球阀主要外形和连接尺寸：

公称通经		L	D	D1	D2		f		b		Z-φd
DN(mm)	NPS(inch)		PN1.0MPa
15	1/2	130	95	65	45	2		14		4-φ14
20	3/4	140	105	75	55	2		16		4-φ14
25	1	150	115	85	65	2		16		4-φ14
32	5/4	165	135	100	78	2		18		4-φ18
40	3/2	180	145	110	85	3		18		4-φ18
50	2	200	160	125	100	3		20		4-φ18
65	5/2	220	180	145	120	3		20		4-φ18
80	3	250	195	160	135	3		22		4-φ18
100	4	280	215	180	155	3		22		8-φ18
125	5	320	245	210	185	3		24		8-φ18
150	6	360	280	240	210	3		24		8-φ23
200	8	457	335	295	265	3		26		8-φ23
250	10	533	390	350	320	3		28		12-φ23

PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	130	105	75	55	2	16	4-φ14
25	1	140	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	165	145	110	85	3	18	4-φ18
50	2	203	160	125	100	3	20	4-φ18
65	5/2	222	180	145	120	3	20	4-φ18
80	3	241	195	160	135	3	22	8-φ18
100	4	305	215	180	155	3	24	8-φ18
125	5	356	245	210	185	3	26	8-φ18
150	6	394	280	240	210	3	28	8-φ23
200	8	457	335	295	265	3	30	12-φ23


订货须知：
一、①Q41F46-10/16C衬氟手柄球阀产品名称与型号②Q41F46-10/16C衬氟手柄球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q41F46-10/16C衬氟手柄球阀型号，请按Q41F46-10/16C衬氟手柄球阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
