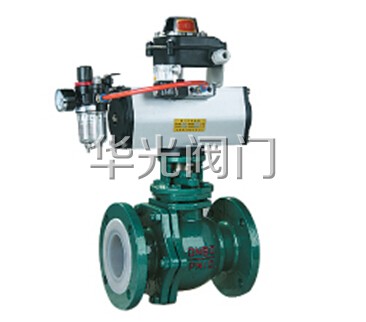

Q641F46-10/16C气动衬氟球阀概述：
Q641F46气动衬氟球阀是采用气动执行器与衬氟球阀组成，阀门是采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供*大的流量，并可用于扫线清洗或隔离输送的管道。
产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

Q641F46-10/16C气动衬氟球阀技术参数：
设计标准：GB12237-89SNV企标
结构长度：GB12221-89JB1686
法兰标准：JB/T79GB9113HG20592ANSIB16.5
公称压力：1.0、1.6、2.5MPa150Lb
检验试验：JB/T9092-99，电火花检测
驱动方式：手动、蜗轮、气动、电动。

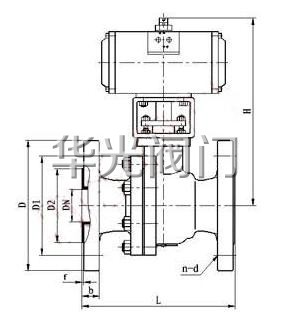

Q641F46-10/16C气动衬氟球阀结构图：


Q641F46-10/16C气动衬氟球阀主要零件材料：

阀体	铸铁、铸钢、不锈钢
阀芯	不锈钢+聚四氟依稀(F46)
阀座	聚四氟依稀(F46)
阀杆	2Cr13
填料	柔性石墨、聚四氟依稀
支架	铸铁、铸钢、不锈钢
联轴器	25、35、45

Q641F46-10/16C气动衬氟球阀性能指标：

公称通径DN(mm)	15	20	25	32	40	50	100	125	150	200	250	300	350	400
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量Q	软密封VI级
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%

Q641F46-10/16C气动衬氟球阀主要性能规范：

试验压力(MPa)	公称压力(MPa)					压力级(class)			JIS(K)
	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
气密试验	0.4～0.7MPa


Q641F46-10/16C气动衬氟球阀主要外形尺寸与连接尺寸(mm)：

公称通径DN(mm)	尺寸(mm)							执行器型号
	L	D	D1	D2	b	f	n-Φd
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S


订货须知：
一、①Q641F46-10/16C气动衬氟球阀产品名称与型号②Q641F46-10/16C气动衬氟球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q641F46-10/16C气动衬氟球阀型号，请按Q641F46-10/16C气动衬氟球阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
