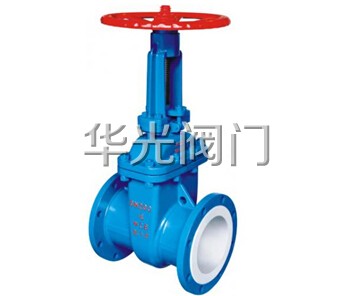

Z41F46-10/16C衬氟闸阀概述：
衬氟闸阀是一种*带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为聚四氟乙烯，公称压力PN16~PN25，阀体材料为灰铸铁衬氟塑料的闸阀。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

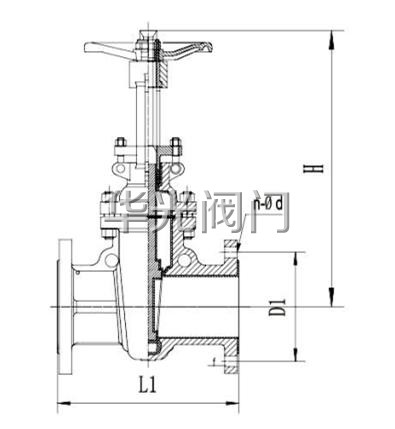

Z41F46-10/16C衬氟闸阀结构图：


Z41F46-10/16C衬氟闸阀特点：
1、阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。

Z41F46-10/16C衬氟闸阀技术规范：

设计标准	GB12234
结构长度	GB12221
法兰标准	JB/T79-94
	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动


Z41F46-10/16C衬氟闸阀主要性能参数：

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z41F46-16C	16	1.6	≤150	腐蚀性介质
Z41F46-16C
Z41F46-25C	25	2.5

Z41F46-10/16C衬氟闸阀主要零件材料：

型号	材料
	阀体、阀盖	闸板、阀杆	阀杆螺母	填料	手轮
Z41F46-16	灰铸铁衬氟塑料	碳素钢衬氟塑料	球墨铸铁或铝青铜、铸钢	聚四氟乙烯	球墨铸铁、铸钢
Z41F46-16C	铸钢衬氟塑料
Z41F46-25

Z41F46-10/16C衬氟闸阀主要外形尺寸：
Z41F46 型 PN16 氟塑料衬里楔式闸阀

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	45
125	325	245	210	185	22	8×Φ18	570	690	360	70
150	350	280	240	210	24	8×Φ23	640	790	400	90
200	400	335	295	265	26	12×Φ23	700	910	450	150

Z41F46 型 PN25 氟塑料衬里楔式闸阀

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	48
125	325	245	210	185	22	8×Φ18	570	690	360	76
150	350	280	240	210	24	8×Φ23	640	790	400	100
200	400	335	295	265	26	12×Φ23	700	910	450	165


订货须知：
一、①Z41F46-10/16C衬氟闸阀产品名称与型号②Z41F46-10/16C衬氟闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z41F46-10/16C衬氟闸阀型号，请按Z41F46-10/16C衬氟闸阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
