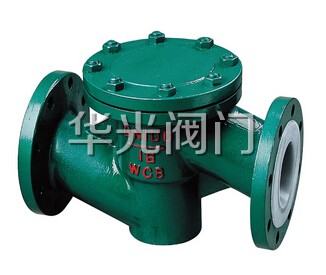

H41F46-10/16C衬氟升降式止回阀概述：
衬氟升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

H41F46-10/16C衬氟升降式止回阀工作原理：
升降式衬氟止回阀只是允许介质向一个方向流动，而且阻止反方向流动，通常这种衬氟阀门是自动工作的，在一个方向流动的压力作用下，阀瓣打开，液体反方向流动时有液体压力和阀瓣的自重，合阀瓣作用于阀重，从而切断流动。

H41F46-10/16C衬氟升降式止回阀特点：
1、立体式止回阀有法兰和对夹之分，具有结构简单，零部件少，分量轻等特点。立式止回阀主要用于需防止介质倒流的各种工况场合。
2、立式止回阀用于立式安装时可不设弹簧，利用阀瓣自身的重量及流体回流的压力起止回作用。

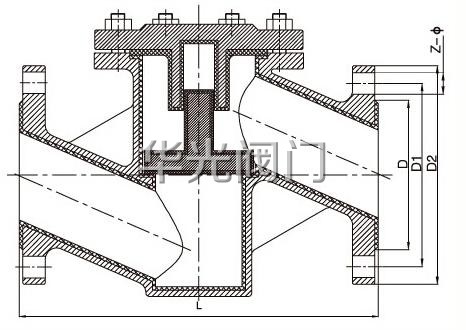

H41F46-10/16C衬氟升降式止回阀结构图：


H41F46-10/16C衬氟升降式止回阀用途和性能规范：
本阀门用于工业管道上作阻止介质逆流的装置。
性能规范：
试验压力： 公称压力（ MPa ） 1.6 / 2.5 / 4.0 ；
壳体试验： 2.4/ 3.8 / 6.0 ；
密封试验： 1.8 /2.8/ 4.4；
阀体材料： WCB(C) /CF8(P) /CF 8M (R) /WC6 /WC9 ；
工作温度： ≤ 425 / ≤ 100 /≤ 100/ ≤ 550 /≤ 550 ；
适用介质：硫酸类 、硝酸类、 醋酸类
执行标准：设计制造： GB12235 　结构长度： GB12221 　连接法兰： JB/T79-1994 　
试验与检验： JB/T9092-1999

H41F46-10/16C衬氟升降式止回阀主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	紧固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	PTFE(F4)		CF8		CF8

H41F46-10/16C衬氟升降式止回阀主要外形和连接尺寸：

公称尺寸		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30
450	18	978	615	565	532	4	32	20-φ25
500	20	978	670	620	585	4	34	20-φ25


H41F46-10/16C衬氟升降式止回阀安装和维护：
1、本阀门通路两端须堵塞，存在干燥通风的室内。如长期存放，应经常检查防锈蚀。
2、安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。
3、安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4、升降式垂直瓣止回阀应安装在垂直管道上。
5、升降式水平瓣止回阀应安装在水平管道上。
6、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
7、安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
8、通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动。
9、止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。


订货须知：
一、①H41F46-10/16C衬氟升降式止回阀产品名称与型号②H41F46-10/16C衬氟升降式止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H41F46-10/16C衬氟升降式止回阀型号，请按H41F46-10/16C衬氟升降式止回阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
