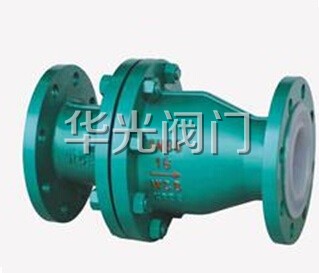

H44F46-10/16C衬氟旋启式止回阀概述：
H44F46旋启式衬氟止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。该阀不但可以适用于不同工况下的腐蚀性介质，而且可以替代许多稀有贵重金属，为用户在保证阀门正常使用的条件下节约大量的资金。产品广泛应用于化工、治炼、制药、电力、热力石油、液化气、建筑等行业。

H44F46-10/16C衬氟旋启式止回阀结构特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高

H44F46-10/16C衬氟旋启式止回阀作用原理及结构说明：
1、作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面
2、结构说明
a、结构形式：旋启式单阀瓣
b、驱动方式：对焊连接
c、连接形式：对焊连接
d、阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度。

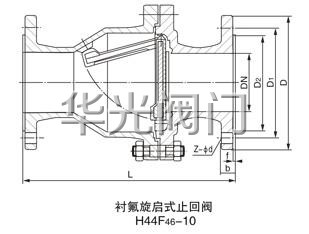

H44F46-10/16C衬氟旋启式止回阀结构图：


H44F46-10/16C衬氟旋启式止回阀主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
4	紧固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	PTFE（F4）		CF8		CF8

H44F46-10/16C衬氟旋启式止回阀主要外形及连接尺寸：

公称通经		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）		PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30
450	18	978	615	565	532	4	32	20-φ25
500	20	978	670	620	585	4	34	20-φ25


H44F46-10/16C衬氟旋启式止回阀维护、保养与安装、使用：
1、该阀门应存放在干燥通风的室内，做到防潮、防雨、防锈。
2、存放月运输时启闭件应处于关闭装置，同时应做好以下工作：
a、阀瓣应固定于开启位置
b、通径两端内口用泡沫板堵塞，端口须用闷盖塞紧，予以防尘、防锈，保持通道清洁和端面的平整；
c、汽缸部位进行适当的包装防护、防震和防碰；
d、阀门放置时应平稳，气动驱动装置朝上，不得相互受挤。


订货须知：
一、①H44F46-10/16C衬氟旋启式止回阀产品名称与型号②H44F46-10/16C衬氟旋启式止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H44F46-10/16C衬氟旋启式止回阀型号，请按H44F46-10/16C衬氟旋启式止回阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
