D71X-10/16美标对夹式手柄蝶阀概述:
D71X-10/16美标对夹式手柄蝶阀适用于煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动

D71X-10/16美标对夹式手柄蝶阀特点:
1、本阀具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、对夹式蝶阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
本阀结构独特，操作灵活，省力，方便。

D71X-10/16美标对夹式手柄蝶阀适用标准:
钢制蝶阀，API609，MSSSP-67
温度和压力，ASMEB16.34
结构长度，API609
试验标准，API598
耐火标准，API-607
D71X-10/16美标对夹式手柄蝶阀设计说明
密封结构：软密封
制动器操作
ISO5211衬垫
连接：对夹

D71X-10/16美标对夹式手柄蝶阀零件材料:

零件名称	材料
阀体	不锈钢、QT450、HT200、HT250
蝶板	不锈钢、QT450、HT200、HT250
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨


D71X-10/16美标对夹式手柄蝶阀性能参数：

公称通经DN（mm)	50～2000		50～1600
公称压力PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	手柄开启、蜗轮传动、电动、气动

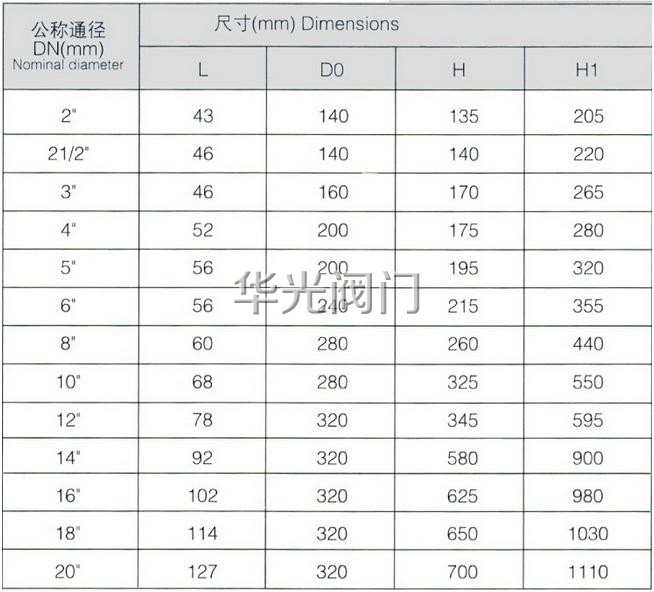

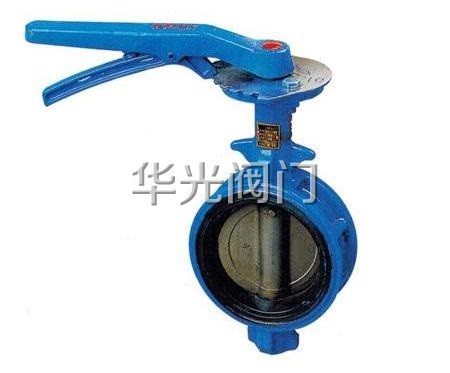

D71X-10/16美标对夹式手柄蝶阀外形：



订货须知：
一、①D71X-10/16美标对夹式手柄蝶阀产品名称与型号②D71X-10/16美标对夹式手柄蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D71X-10/16美标对夹式手柄蝶阀型号，请按D71X-10/16美标对夹式手柄蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
