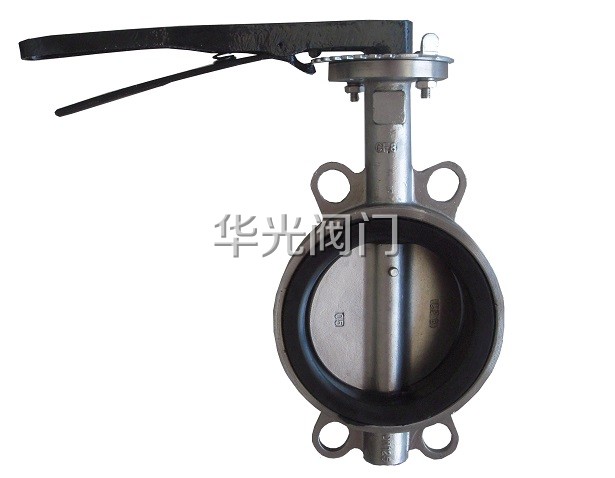

D71X-10/16P不锈钢对夹式手柄蝶阀产品概述：
不锈钢手柄对夹式蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

D71X-10/16P不锈钢对夹式手柄蝶阀特点：
1、小型轻便，容易拆装及维修，并可有任意位置安装。
2、结构简单，紧凑，90°回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、达到完全密封，气体试验泄漏为零。
7、选择不同零部件材质，可适用多种介质。

D71X-10/16P不锈钢对夹式手柄蝶阀产品性能指标：
公称通径：DN40-1200
公称压力:PN0.6-1.6
适用介质:酸碱、食品、药品、污水、淡水、油品等.
适用温度:-23℃～+150℃(根据阀座材质而定)
阀体标准:国标、美标、日标
阀体材质:不锈钢304、316。
阀座材质:天然胶X1、海帕伦X2、乙丙橡胶X3、氯丁橡胶X4、丁腈橡胶X5、耐磨橡胶X6、氟橡胶X7、耐热乙丙橡胶X9。
阀板材质:球墨铸铁、不锈钢、铝青铜、碳钢、氟橡胶。
驱动方式: 手动、蜗轮传动、气动、电动、液动。

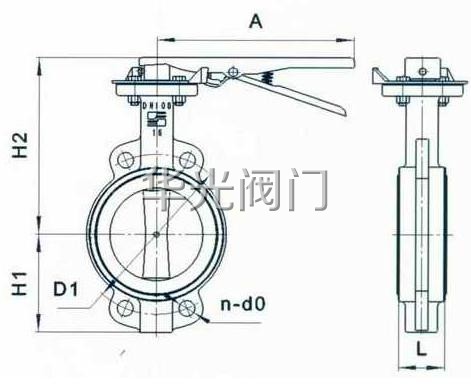

D71X-10/16P不锈钢对夹式手柄蝶阀结构图：


D71X-10/16P不锈钢对夹式手柄蝶阀零部件材质：

阀体		阀板		转轴	衬套	阀座
材料名称	代号	材料名称	代号	材料名称	材料名称	材料名称	代号	适用温度(℃)
灰铸铁	Z	电镀球黑铸铁	B1	不锈钢	润滑青铜	天然胶	X1	-20～+85
球墨铸铁	Q	铝青铜	B2	碳钢	聚四氟乙烯	海帕伦	X2	-18～+135 短时 -18～+149
铝青铜	T	ZG1Cr18Ni9Ti 不锈钢	B3			乙丙橡胶	X3	-45～+135 短时 -50～+150
ZG1Cr13Ni9Ti 不锈钢	P	钛钢	B4			氯丁橡胶	X4	-7～+93 短时 -7～+107
CF8M不锈钢	R	CF8M不锈钢	B5			丁腈橡胶	X5	-12～82 短时 -12～+93
碳钢	C	碳钢	B6			耐磨橡胶	X6	-10～+50
		CF8M不锈钢	B7			氟橡胶	X7	-23～+150
						耐热乙丙橡胶	X9	-20～+150


D71X-10/16P不锈钢对夹式手柄蝶阀连接尺寸： 单位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22


订货须知：
一、①D71X-10/16P不锈钢对夹式手柄蝶阀产品名称与型号②D71X-10/16P不锈钢对夹式手柄蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D71X-10/16P不锈钢对夹式手柄蝶阀型号，请按D71X-10/16P不锈钢对夹式手柄蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
