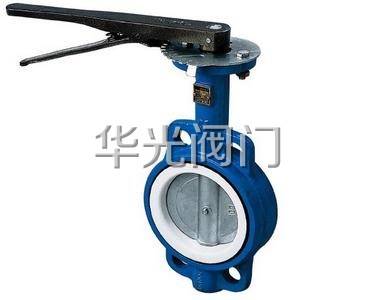

D71F4-10衬四氟手柄蝶阀

产品型号:
所属类别:
对夹蝶阀

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


D71F4-10衬四氟手柄蝶阀概述:
D71F4-10衬四氟手柄蝶阀广泛用于自来水、污水、建筑、石油、化工食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和节流装置使用。

D71F4-10衬四氟手柄蝶阀特点:
1、衬氟对夹蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
2、衬氟对夹蝶阀可以运送高腐蚀介质,在管道口积存液体*少。低压下,可以实现良好的密封。调节性能好。
3、蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。
4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。衬氟对夹蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

D71F4-10衬四氟手柄蝶阀零件材料:
零件名称 Part name 材料 Material
上下阀体 Upper and  lower valve body 铸铁Cast iron、铸钢Cast steel、不锈钢Stainless steel、衬Lining/F4 F46
阀座 Valve sea F4/F46
带杆蝶板 With lever dish plate 全衬Fulling (WCB包衬)F4/F46、半衬Half lining(不锈钢)/F4F46
衬垫 Liner 硅橡胶
蜗轮手柄 Worm handle Qt400-15球墨铸铁、铝合金

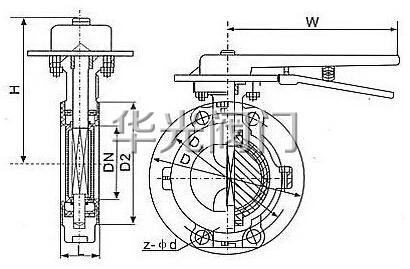

D71F4-10衬四氟手柄蝶阀结构图:


D71F4-10衬四氟手柄蝶阀标准:
技术规范Technical specification
设计标准Design standard GB12238
结构长度Structure length GB12221
法兰标准Flange standard JB/T79-94
GB9113.1-26
检验试验Inspection and  tes GB/T13927
驱动方式Drive mode 蜗轮Worm、手动Manual、电动Electric、气动Pneumatic

D71F4-10衬四氟手柄蝶阀适用介质:
硫酸、氢氟酸、磷酸、硝酸盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀质

D71F4-10衬四氟手柄蝶阀主要外形尺寸和连接尺寸:
公称通径Nominal
diameter
外形尺寸 Shape size 参考值The reference value
DN L H2 H1 D D1 D2 F B Z-φd D0 H 重量
Weight(kg)

Mm inch 对夹Wafer PN1.0MPa
40 11/2 33 143 85 150 110 85 3 19 4-18 150 140 3.4
50 5 43 143 85 165 125 100 3 19 4-18 150 140 4.5
65 21/2 46 157 85 185 145 120 3 21 4-18 150 150 6.5
80 3 46 178 93 200 160 135 3 21 4-18 150 165 9
100 4 52 185 100 220 180 155 3 21 4-18 200 180 11
125 5 56 206 110 250 210 185 3 23 4-18 200 200 19
150 6 56 225 160 285 240 210 3 25 8-23 280 220 28
200 8 60 275 245 340 295 265 3 25 8-23 280 270 55
250 10 68 326 260 395 350 320 4 28 12-23 200 320 71
300 12 78 333 300 445 400 370 4 28 12-23 240 330 90
350 14 78 393 320 505 460 430 4 28 16-23 240 385 122
400 16 102 438 330 565 515 480 4 28 16-26 280 430 140
450 18 114 488 380 615 565 530 4 30 20-26 280 480 160
500 20 127 540 390 670 620 580 5 30 20-26 320 540 200
600 24 154 615 450 780 725 680 5 34 20-30 320 610 270
700 28 165 660 480 895 840 795 5 36 24-33 360 650 320
800 32 190 720 580 1015 950 900 5 38 24-33 360 710 390
900 36 203 780 625 1115 1050 1000 5 40 28-33 380 780 455
1000 40 216 900 660 1230 1160 1115 5 42 28-36 400 900 690
1200 48 254 1070 780 1455 1380 1330 5 44 32-39 400 1050 830



订货须知:
一、①D71F4-10衬四氟手柄蝶阀产品名称与型号②D71F4-10衬四氟手柄蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D71F4-10衬四氟手柄蝶阀型号,请按D71F4-10衬四氟手柄蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
