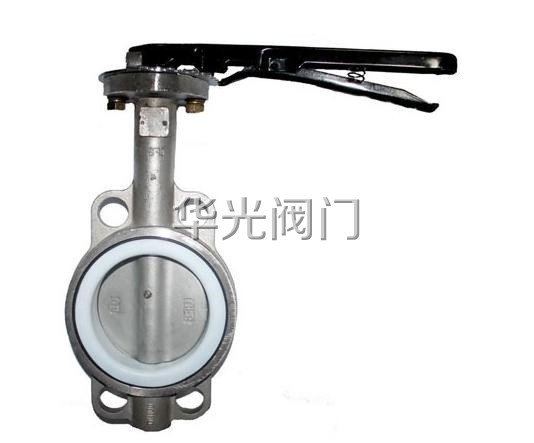

D71F-10P不锈钢氟塑料密封手柄蝶阀

产品型号:
D71F-10P
所属类别:
对夹蝶阀
产品应用及特点:
◇ 使用温度范围广:-40℃至95℃
◇ 具有极佳的强度和韧性
◇ 具有优良的耐化学腐蚀性能
◇ 阻燃性能为自熄性
◇ 低热传导性能,约为钢材的1/200
◇ 介质中重离子含量达超纯水标准
◇ 卫生指标符合国家卫生标准要求
◇ 管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力
◇ 重量轻,相当于钢管1/5,铜管的1/6
◇ 安装方便,可采用粘接、螺纹、焊接等方式连接
◇ 优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长

D71F-10P不锈钢氟塑料密封手柄蝶阀概述:
阀内采用衬PTFE四氟,蝶板与阀体都采用优质不锈钢材质加工生产,具有良好的密封及防腐性能。D71F-10P和D371F-10P型号产品分别为手动与蜗轮转动,公称压力为10公斤,在使用过程中工作压力不得超过10公斤压力。

D71F-10P不锈钢氟塑料密封手柄蝶阀原理:
D71F-10P不锈钢氟塑料密封手柄蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。衬里蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

D71F-10P不锈钢氟塑料密封手柄蝶阀用途:
采用弹性密封结构,结构简单,重量轻,安装方便等特点。主要使用于空间狭小的管道,有效减少管道浪费,广泛应用于化工、污水处理、医药、电力、建筑、石油天然气、液化气、纺织、城建、冶金等工业领域。

D71F-10P不锈钢氟塑料密封手柄蝶阀结构特点:
◇ 使用温度范围广:-40℃至95℃
◇ 具有极佳的强度和韧性
◇ 具有优良的耐化学腐蚀性能
◇ 阻燃性能为自熄性
◇ 低热传导性能,约为钢材的1/200
◇ 介质中重离子含量达超纯水标准
◇ 卫生指标符合国家卫生标准要求
◇ 管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力
◇ 重量轻,相当于钢管1/5,铜管的1/6
◇ 安装方便,可采用粘接、螺纹、焊接等方式连接
◇ 优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长

D71F-10P不锈钢氟塑料密封手柄蝶阀结构图:


D71F-10P不锈钢氟塑料密封手柄蝶阀执行标准:
设计标准 GB12238、API609、JIS B2064;
结构长度 GB/T15188.2
法兰标准 GB4216、GB9113、GB9115
试验标准 GB/T13927、JB/T9092

D71F-10P不锈钢氟塑料密封手柄蝶阀主要技术参数:
公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

D71F-10P不锈钢氟塑料密封手柄蝶阀主要零部件材料 :
材料 阀体、蝶板 不锈钢304衬氟
填料 聚四氟乙烯
手轮、手柄 QT450-10
密封圈 不锈钢304衬氟
阀杆 不锈钢2Cr13衬氟

D71F-10P不锈钢氟塑料密封手柄蝶阀外形尺寸:
DN
(mm)
NPS
(inch)
L D D1 D2 F B N-фD W D0 H
PN0.6MPa
40 1 1/2 106 130 100 80 3 16 4-ф14 160   140
50 2 108 140 110 90 3 16 4-ф14 200   160
65 2 1/2 112 160 130 110 3 16 4-ф14 250   160
80 3 114 185 150 125 3 18 4-ф18 250   170
100 4 127 205 170 145 3 18 4-ф18 300   180
125 5 140 235 200 175 3 20 8-ф18 300   275
150 6 140 260 225 200 3 20 8-ф18   200 295
200 8 152 315 280 255 3 22 8-ф18   200 320
250 10 250 370 335 310 3 24 12-ф18   240 385
300 12 270 435 375 362 4 24 12-ф23   240 390
350 14 290 485 445 412 4 26 12-ф23   240 460
400 16 310 535 495 462 4 28 16-ф23   280 510
450 18 330 590 550 518 4 28 16-ф23   280 540
500 20 350 640 600 568 4 30 16-ф23   320 570
600 24 390 755 705 670 5 30 20-ф25   320 660
700 28 430 860 810 775 5 32 24-ф25   360 710
800 32 470 975 920 880 5 34 24-ф30   360 780
900 36 510 1075 1020 980 5 36 24-ф30   380 885
1000 40 550 1175 1120 1080 5 36 28-ф30   400 990


订货须知:
一、①D71F-10P不锈钢氟塑料密封手柄蝶阀产品名称与型号②D71F-10P不锈钢氟塑料密封手柄蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D71F-10P不锈钢氟塑料密封手柄蝶阀型号,请按D71F-10P不锈钢氟塑料密封手柄蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
