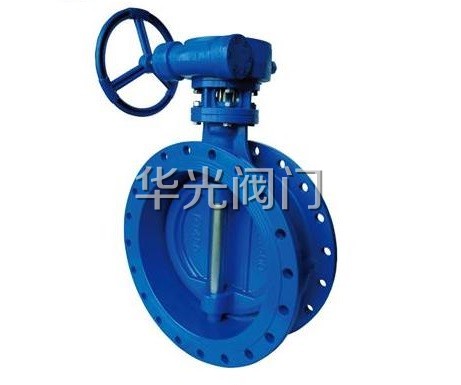

D343X-10/16Q法兰软密封偏心蝶阀

产品型号:
所属类别:
法兰蝶阀

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


D343X-10/16Q法兰软密封偏心蝶阀概述:
法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座,使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆,使蝶板具有较强的抗腐蚀性能。

D343X-10/16Q法兰软密封偏心蝶阀工作特点:
1、结构简单,外形尺寸小,结构长度短,体积小,重量轻;
2、全开时阀座通道有效流通面积较大,流体阻力较小;
3、密封面材料采用丁晴橡胶,密封性能好;
4、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力;
5、操作灵活省力,可选择手动、电动、气动、液压方式。

D343X-10/16Q法兰软密封偏心蝶阀工作原理:
阀座采用合成橡胶,关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形,从而形成弹性力作为密封比压保证蝶阀的密封。

D343X-10/16Q法兰软密封偏心蝶阀用途和适用范围:
法兰蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

D343X-10/16Q法兰软密封偏心蝶阀结构图:


D343X-10/16Q法兰软密封偏心蝶阀的主要零件材料:
型号 阀体 蝶板 阀杆 阀座密封圈
D343X-10/16Q QT450 QT450 2Cr13 丁腈橡胶

D343X-10/16Q法兰软密封偏心蝶阀主要技术参数:
型号 公称压力 试验压力﹝MPa 适用温度 适用介质
MPa 壳体 密封
D343X-10/16Q  1 1.5 1.1 ≤80 水、油品、
1.6 2.4 1.76 污水、海水

D343X-10/16Q法兰软密封偏心蝶阀外形尺寸:
公称通径DN(mm) 尺寸(mm
L D0 H
50 108 135 175
65 112 135 175
80 114 135 190
100 127 160 200
125 140 160 215
150 140 160 215
200 152 240 310
250 165 280 310
300 178 320 340
350 190 320 355
400 216 320 535
450 222 320 540
500 229 360 590
600 267 360 650
700 292 360 710
800 318 400 815
900 330 400 870
1000 410 400 940
1200 470 400 1020
1400 530 400 1270


订货须知:
一、①D343X-10/16Q法兰软密封偏心蝶阀产品名称与型号②D343X-10/16Q法兰软密封偏心蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D343X-10/16Q法兰软密封偏心蝶阀型号,请按D343X-10/16Q法兰软密封偏心蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
