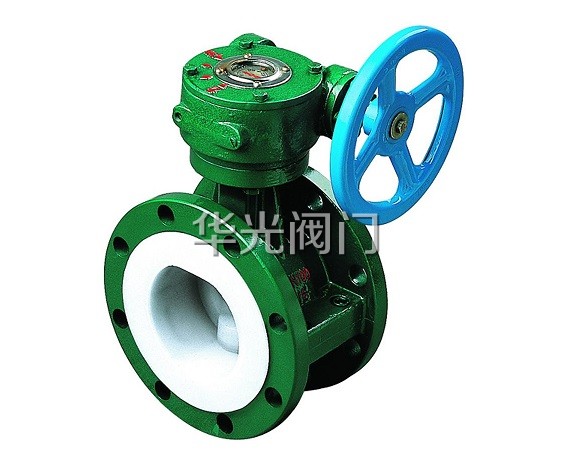

D341F4-10法兰衬四氟蝶阀概述：
蜗杆传动衬氟蝶阀适用于各种不同类型工业管道中液体和气体(包括蒸汽)的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

D341F4-10法兰衬四氟蝶阀特点：
1.中线蝶阀为整个蝶板与阀座在360度圆内同心(中线)，具有双向密封功能，压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想;
3.四级加载弹性密封，绝对保证了阀门内、外的零泄漏;
a.轴头、蝶板园周连接外的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调弹性弹子定位，定位准确，结构简介。(采用O型圈是为了防止意外泄漏时的安全措施)
5.法兰连接双偏心蝶阀适用于压力较高场合。

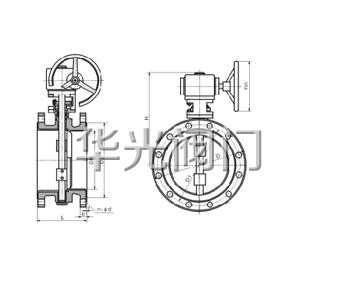

D341F4-10法兰衬四氟蝶阀结构图：



D341F4-10法兰衬四氟蝶阀零件材料：

上下阀体 Body	阀座 Seat	阀板 Disc	填料 StemPacking	衬垫 Gasket
铸铁HT200 铸钢WCB 不锈钢 StainlessSteel 衬F4  AddF4	F4	铸钢 WCB 不锈钢 StainlessSteel 衬F4  AddF4	四氟 PTFE	硅橡胶VITON

D341F4-10法兰衬四氟蝶阀性能参数：

型号	D341F4	材质	铸铁、铸钢、不锈钢
连接形式	法兰	结构形式	垂直板式
适用介质	蒸汽	压力环境	常压
工作温度	常温	标准	国标
流动方向	单向	驱动方式	手动
零部件及配件	执行器	用途	截止
类型(通道位置)	直通式	口径	DN40-1000MM

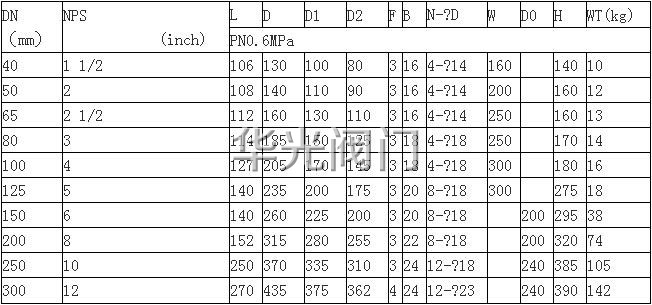

D341F4-10法兰衬四氟蝶阀外形尺寸：



订货须知：
一、①D341F4-10法兰衬四氟蝶阀产品名称与型号②D341F4-10法兰衬四氟蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D341F4-10法兰衬四氟蝶阀型号，请按D341F4-10法兰衬四氟蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
