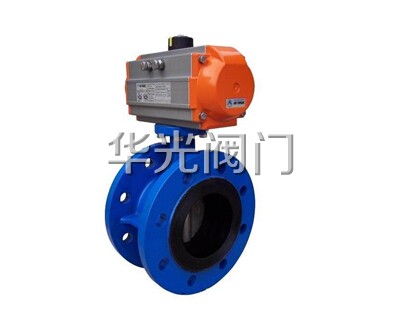

D641X-10/16Q气动法兰软密封中线蝶阀概述：
D641X-10/16Q气动法兰软密封中线蝶阀以气动执行器为执行机构，而且都广泛应用于民用排水河空气管道，气动蝶阀的*大优点就是成本低，安装空间小，密封性好 以及开启和关闭速度快。该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。中线法兰式软密封蝶阀采用中线型设计，其阀门主要结构由阀体、阀瓣、阀座、阀杆及传动操作机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。
D641X气动软密封蝶阀是一种（阀板）绕垂直于通道的固定轴旋转的阀门，其由活塞式双作用或单作用（弹簧复位式）气动执行器和蝶阀组成，属旋转高性能型调节或切断阀类，配用电-气阀门定位器或电磁阀、空气过滤减压器、限位开关（阀位回讯器），可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

D641X-10/16Q气动法兰软密封中线蝶阀应用特点：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

D641X-10/16Q气动法兰软密封中线蝶阀用途：
D641X型法兰式气动软密封蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

D641X-10/16Q气动法兰软密封中线蝶阀结构图：


D641X-10/16Q气动法兰软密封中线蝶阀执行标准：

制造标准	GB/T122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T13927-92

D641X-10/16Q气动法兰软密封中线蝶阀主要零部件材料：

零件名称	材料
阀体	QT450-10、HT200、HT250、WCB
蝶板	QT450-10、HT200、HT250、WCB
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨


D641X-10/16Q气动法兰软密封中线蝶阀密封材料选用和适用温度：

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐*高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐*低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

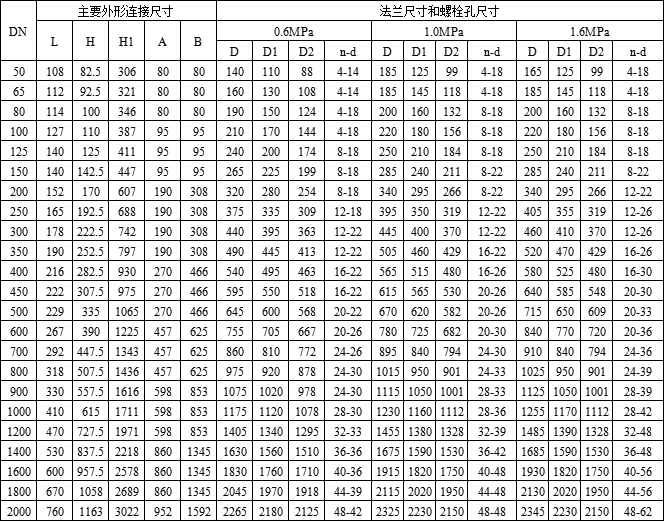

D641X-10/16Q气动法兰软密封中线蝶阀主要外形连接尺寸：

订货须知：
一、①D641X-10/16Q气动法兰软密封中线蝶阀产品名称与型号②D641X-10/16Q气动法兰软密封中线蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D641X-10/16Q气动法兰软密封中线蝶阀型号，请按D641X-10/16Q气动法兰软密封中线蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
