D643H-10/16/25/40C气动硬密封偏心蝶阀概述：
多层次硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺**。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

D643H-10/16/25/40C气动硬密封偏心蝶阀型号代表：
D：蝶阀
6：气动
4：法兰式
3：多层次三偏心
H：金属硬密封
（阀体材质C：铸钢/碳钢）

D643H-10/16/25/40C气动硬密封偏心蝶阀原理：
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

D643H-10/16/25/40C气动硬密封偏心蝶阀特点：
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

D643H-10/16/25/40C气动硬密封偏心蝶阀采用标准：

制造标准	JB/T8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T13927-92
制造标准	JB/T8527-97
法兰标准	GB9113-2000

D643H-10/16/25/40C气动硬密封偏心蝶阀执行机构：
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

D643H-10/16/25/40C气动硬密封偏心蝶阀附件的选项：
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

D643H-10/16/25/40C气动硬密封偏心蝶阀主要技术参数：

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

D643H-10/16/25/40C气动硬密封偏心蝶阀主要零件材质：

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

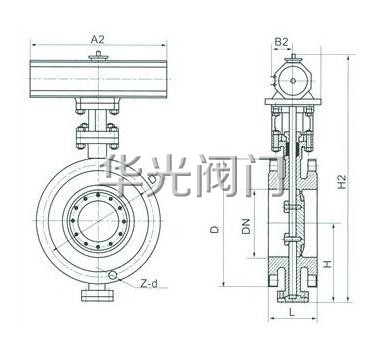

D643H-10/16/25/40C气动硬密封偏心蝶阀结构图：


D643H-10/16/25/40C气动硬密封偏心蝶阀主要连接尺寸：
D643H-6C/10C蝶阀连接尺寸 单位（mm）

公称 通径 DN	外形尺寸						连接尺寸
	L		H	D643H			PN0.6MPa			PN1.0MPa
	短	长		H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	108	150	112	605	245	72	140	110	4-14	165	125	4-18
65	112	170	115	625	245	72	160	130	4-14	185	145	4-18
80	114	180	120	645	245	72	190	150	4-18	200	160	8-18
100	127	190	138	675	355	92	210	170	4-18	220	180	8-18
125	140	200	164	715	355	92	240	200	8-18	250	210	8-18
150	140	210	175	800	355	92	265	225	8-18	285	240	8-22
200	152	230	208	850	250	170	320	280	8-18	340	295	8-22
250	165	250	243	925	250	170	375	335	12-18	395	350	12-22
300	178	270	283	1035	450	220	440	395	12-22	445	400	12-22
350	190	290	310	1070	450	220	490	445	12-22	505	460	16-22
400	216	310	340	1190	450	280	540	495	16-22	565	515	16-26
450	222	330	380	1250	650	280	595	550	16-22	615	565	20-26
500	229	350	410	1295	650	280	645	600	20-22	670	620	20-26
600	267	390	470	1455	850	380	755	705	20-26	780	725	20-30
700	292	430	550	1585	850	380	860	810	24-26	895	840	24-30
800	318	470	640	1700	1250	380	975	920	24-30	1015	950	24-33
900	330	510	710	1865	1250	380	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2015	1500	580	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2226	1500	580	1405	1340	32-33	1455	1380	32-39
1400	530	710	920				1630	1560	36-36	1675	1590	36-42
1600	600	790	1085				1820	1760	40-36	1915	1820	40-48
1800	670	870	1230				2045	1970	44-39	2115	2020	44-48
2000	760	950	1350				2265	2180	48-42	2325	2230	48-48

D643H-16C/25C蝶阀连接尺寸 单位（mm）

公称 通径 DN	外形尺寸						连接尺寸
	L		H	D643H			PN1.6MPa			PN2.5MPa
	短	长		H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	108	150	112	605	245	72	165	125	4-18	165	125	4-18
65	112	170	115	625	245	72	185	145	4-18	185	145	8-18
80	114	180	120	645	245	72	200	160	8-18	200	160	8-18
100	127	190	138	675	355	92	220	180	8-18	235	190	8-22
125	140	200	164	715	355	92	250	210	8-18	270	220	8-26
150	140	210	175	800	355	92	285	240	8-22	300	250	8-26
200	152	230	208	850	250	138	340	295	12-22	360	310	12-26
250	165	250	243	925	250	170	405	355	12-26	425	370	12-30
300	178	270	283	1035	450	170	460	410	12-26	485	430	16-30
350	190	290	310	1070	450	220	520	470	16-26	555	490	16-33
400	216	310	340	1190	450	220	580	525	16-30	620	550	16-36
450	222	330	380	1250	650	280	640	585	20-30	670	600	20-36
500	229	350	410	1295	650	280	750	650	20-33	730	660	20-36
600	267	390	470	1455	850	380	840	770	20-36	845	770	20-39
700	292	430	550	1585	850	380	910	840	24-36	960	875	24-42
800	318	470	640	1700	1250	380	1025	950	24-39	1085	990	24-48
900	330	510	710	1865	1250	380	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	2015	1500	380	1255	1170	28-42	1320	1210	28-56
1200	470	630	890				1485	1390	32-48	1530	1420	32-56
1400	530	710	920				1685	1590	36-48	1755	1640	36-62
1600	600	790	1085				1930	1820	40-56	1975	1860	40-62
1800	670	870	1230				2130	2020	44-56	2195	2070	44-70
2000	760	950	1350				3685	2230	48-62	2425	2300	48-70

D643H-40C蝶阀连接尺寸 单位（mm）

公称 通径 DN	外形尺寸						连接尺寸
	L		H	D643H			PN4.OMPa
	短	长		H2	A2	B2	D	D1	Z-d
50	108	150	112	605	355	92	165	125	4-18
65	112	170	115	625	355	92	185	145	8-18
80	114	180	120	645	355	92	200	160	8-18
100	127	190	138	675	550	138	235	190	8-22
125	140	200	164	715	550	138	270	220	8-26
150	140	210	175	800	550	138	300	250	8-26
200	152	230	208	850	550	138	375	320	12-30
250	165	250	243	925	450	220	450	385	12-33
300	178	270	283	1035	450	220	515	450	16-33
350	190	290	310	1070	650	280	580	510	16-36
400	216	310	340	1190	650	280	660	585	16-39
450	222	330	380				685	610	20-39
500	229	350	410				755	670	20-42



订货须知：
一、①D643H-10/16/25/40C气动硬密封偏心蝶阀产品名称与型号②D643H-10/16/25/40C气动硬密封偏心蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D643H-10/16/25/40C气动硬密封偏心蝶阀型号，请按D643H-10/16/25/40C气动硬密封偏心蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
