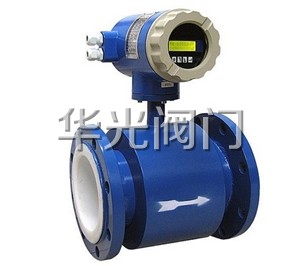

LDE智能型电磁流量计(水用)
- 产品型号:
- 所属类别:
- 电磁流量计
厂家直销,价格优惠,欢迎致电咨询!
销售热线:13950155029(微信同号)
我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!
LDE智能型电磁流量计(水用)概述:
LDE系列智能电磁流量计是在LDS系列电磁流量计基础上更新的一款新型电磁流量计。无论是在外观和组装方式,还是在内部结构,都做了新的突破:棱角分明的外观,快装无焊接工艺,磁场分布更优的合理化结构。同时还引进了喷锌工艺,即使在苛刻的环境下,仍能长效地保护电磁流量计的管体表面,表面防腐性能优越。
LDE智能型电磁流量计(水用)工作原理:
LDE系列智能电磁流量计依据法拉*电磁感应定律的工作原理来测量导电液体体积流量的仪表,是流体力学和电磁学结合的产物。基于法拉*电磁感应定律导电液体在磁场中作切割磁力线运动时,导体中产生感应电势,其感应电势E为:
E=KBVD
式中: K-----仪表常数
B-----磁感应强度
V-----测量管道截面内的平均流速
D-----测量管道截面的内径
测量流量时,导电性液体以速度V
流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过二个或二个以上与液体直接接触的电极检出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4~20mA和01kHz输出。
LDE智能型电磁流量计(水用)产品优点:
◆无可动部件,无阻流部件,工作寿命长。
◆测量不受流体密度、粘度、温度、压力和导电率变化的影响。
◆测量管内无阻流部件、无压损,直管段要求低。
◆具有自检与自诊自诊断功能。
◆在现场可根据用户实际需要在线修改量程
LDE智能型电磁流量计(水用)性能特点:
◆传感器磁场分布更加均匀,信号更强,而且对小流量有更强的适应性,下限可达0.3m/s;
◆管体表面喷锌,即便在恶劣环境下,也能起到长期保护作用,表面防腐性能优越;
◆传感器外壳全部用精密铝模打造,产品优美,外观一致性强,贴合紧密,整体无焊接,装卸快速,维修方便;
◆整体性能稳定,抗干扰更强;
◆人性化底托设计,摆放平稳;
◆加厚型衬里,弧面电极,具有良好的耐腐蚀性和耐磨损性,对混合性介质适应能力更强;
◆表头可360度旋转,让安装空间狭小的场合,显示更加方便;
◆测量不受流体密度、粘度、温度、压力和导电率变化的影响;
◆测量管内无阻流部件,无压损,直管段要求低。对浆液测量有独特的适应性;
◆采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波砺磁,提高了流量测量的稳定性,功耗低;
◆采用SMD器件和表面贴装(SMT)技术,电路可靠性高;
◆在现场可根据用户实际需要在线修改量程,更好地与采集终端匹配;
◆测量结果与流体压力,温度、密度、粘度等物理参数无关;
◆高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂;
◆具有RS485、?RS232、Hart和Modbus?Profibus-DP等数字通讯信号输出(选配);
◆具有自检与自诊自诊断和报警功能;
◆小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制(选配);
◆内部有三个积算器可分别显示正向累积量反向累积量及差值积算量内部设有掉电时钟,可记录16次掉电时间(选配);
◆红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配);
◆超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。
LDE智能型电磁流量计(水用)用途:
作为流量测量高精度仪表,其应用遍及冶金、给水、排水、石油、化工、食品、医疗、环保、农业灌溉等部门。

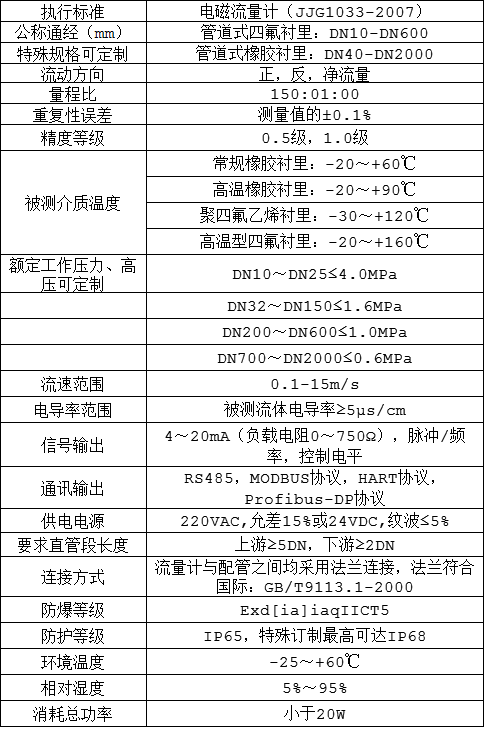

LDE智能型电磁流量计(水用)技术参数:
LDE智能型电磁流量计(水用)选型:
◆量程范围确认
一般工业用电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,低流速应不小于0.2m/s,高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD²V/4
Q:流量(㎡/h)
D:管道内径
V:流速(m/h)
电磁流量计的量程Q应大于预计的大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜。

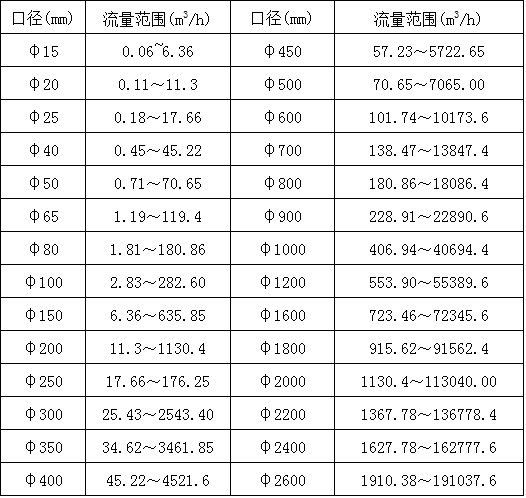

LDE智能型电磁流量计(水用)参考流量范围:

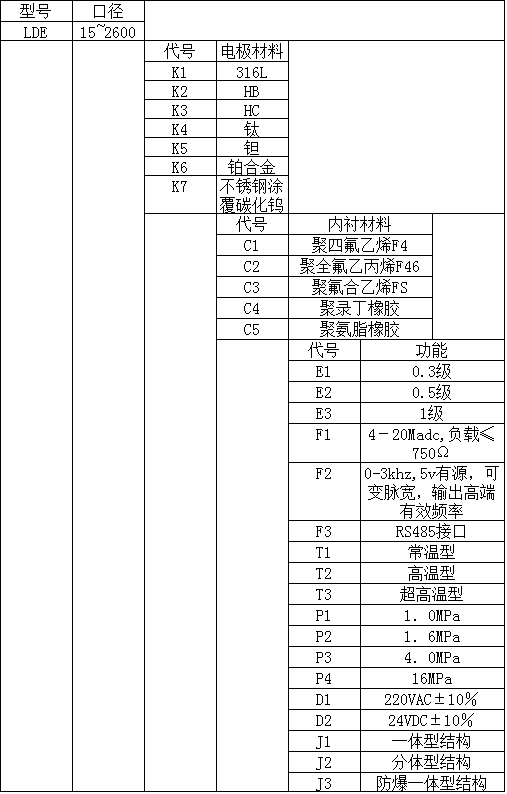

LDE智能型电磁流量计(水用)产品选型表:

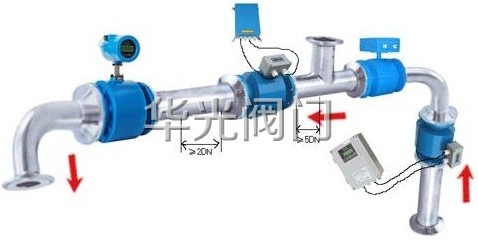

LDE智能型电磁流量计(水用)安装示意图:
订货须知:
一、①LDE智能型电磁流量计(水用)产品名称与型号②LDE智能型电磁流量计(水用)口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定LDE智能型电磁流量计(水用)型号,请按LDE智能型电磁流量计(水用)型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。
