涡街流量计

产品型号:
所属类别:
电磁流量计

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


涡街流量计概况:
LUGB型涡街流量计是利用流体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量,该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及成分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与微机联网。

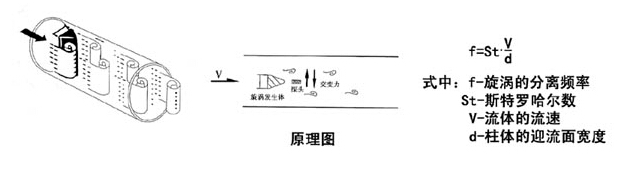

涡街流量计测量原理:
当流体以一定流速流经设置在流畅中的旋涡发生体时,在柱体的下游产生一对交替出现的而且排列整齐的涡列(涡街),先在柱体的一侧产生,继而在柱体的另一侧产生。这一产生旋涡的理论首先由卡门(Karman)提出,命名为卡门涡街,并给出了频率与流速的关系式,其中系数被命名为斯特罗哈尔数。

涡街流量计基本技术参数:
◇公称通径:15~2500mm
◇测量介质:液体、气体、蒸汽
◇介质温度:-40~350℃(电容式:-60~450℃)
◇连接方式:法兰卡装式、法兰式、插入式
◇公称压力:2.5MPa、4.0MPa、6.9MPa、25MPa
◇精度等级:1.0级(液体、气体)、1.5级(蒸汽)、2.5级(插入式)
◇重 复 性:≤0.3%、0.5%、1.0%
◇本体材质:不锈钢304、不锈钢316L
◇负载电阻:<750Ω
◇供电电源:24VDC、3.6V锂电池
◇输出信号:脉冲频率、4~20mADC、RS485、Hart协议
◇流速范围:液体0.5~6m/s,气体5~60m/s
◇防爆等级:iaⅡCT1—T6本安型(与齐纳安全栅配套使用)
◇防护等级:IP65、IP67、IP68

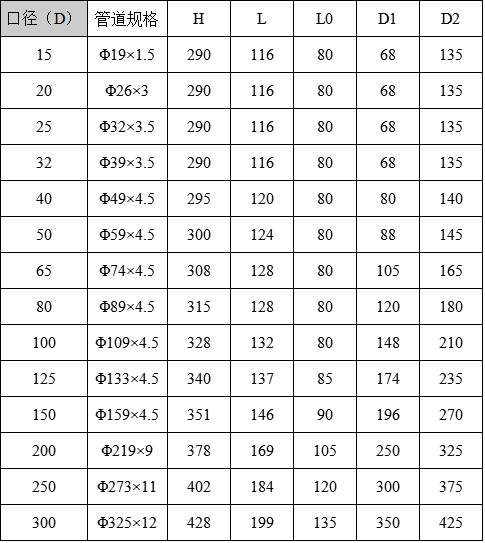

涡街流量计外形尺寸图: (单位:mm)

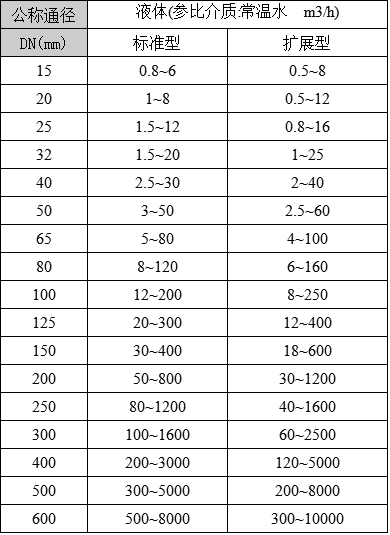

涡街流量计液体流量范围:

         表(二)

涡街流量计工况条件下流量范围的选择:
口径不同,介质不同,涡街流量传感器,变送器的测量范围不尽相同,特殊介质的选型需计算确定。
涡街流量计的上限流量一般不受介质压力和温度的影响,流量范围主要是取决于介质的工况密度和运动粘度,因此流量范围的确定实际就是核算可用的下限流量。
计算1、首先计算由密度决定的工况下限流量 QP15式:
          QP=  QQ截图20151013162735.png
     式中:QP:在该介质工况密度下仪表的下限流量
              Qo:参比条件下仪表的下限流量(m3/h)
              ρo:参比空气密度,Po =1.205kg/m3
                ρ:被测介质工况密度(kg/m3)
计算2、核算由运动粘度决定的下限流量Qv公式
           Qv=Qv·V/Vo(m3/h)
     式中:Qv:用于该介质时的下限流量
              Qo:参比条件下的下限流量(m3/h)
               Vo:参比粘度,15 kg m /s2
                 V:被测介质的工况粘度(kg m /s2)
比较QP与Qv,比较大的流量作为气体实际下限流量。

涡街流量计安装条件:
1、传感器应水平或垂直安装(液体的流向自下而上)在与其公称通径相应的管道上。

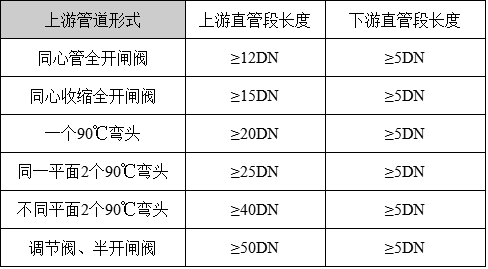

2、传感器上游和下游应配置一定长度的直管段,其长度应满足下表所求的要求。

直管段长度配置:



订货须知:
一、①涡街流量计产品名称与型号②涡街流量计口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定涡街流量计型号,请按涡街流量计型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
