VA-7010电动二通阀（江森）概述：
VA7010电动二通阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。电动二通阀可与温控器配套使用，由温控器控制电动二通阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。

VA-7010电动二通阀（江森）产品特点：
1、用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的
2、驱动器由单相磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动二通阀接通交流电源而动作
3、开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动二通阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。
4、VA7010系列电动二通阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内出现的高温高湿环境可靠工作。

VA-7010电动二通阀（江森）技术指标：
1、驱动电机：磁滞同步电机；
2、驱动器工作电压：200VAC、50Hz/60Hz（有AC24V、110V可供选择）；
3、功率消耗：≤5.7VA；
4、阀体承压：1.6Mpa；
5、允许压差：≤0.12Mpa；
6、适用介质：冷水、热水；
7、适用介质温度：2℃-95℃；
8、适用环境温度：0℃-60℃；
9、启闭时间：开约10秒，关约5秒。

VA-7010电动二通阀（江森）结构特点：
1、阀体黄铜锻造,不锈钢杆及弹簧,体积小,耐腐蚀。
2、阀芯结构优化，在不减少Kv值的情况下，允许压差大。
3、驱动器与阀体分离，可快速拆装。
4、驱动器有可供系统调试和维修使作用的手动操作杆。

VA-7010电动二通阀（江森）材质说明：
1、阀体材料：锻造黄铜
2、阀杆材料：不锈钢
3、驱动器盖：阻燃ABS工程塑料
4、密封材料：丁腈橡胶（NBR）
5、驱动器底盘：压铸铝合金
6、工作介质：冷水、热水
7、介质温度：＜96℃

VA-7010电动二通阀（江森）结构、尺寸及安装示意图：

尺寸(mm)	三通			三通
	15	20	25	15	20	25
A	58	67	90	58	67	90
B	14.5	19	24	29	34	38
C	100	104.5	109.5	101	106	110
Kv值	2.8	4.0	5.5	2.8	4.0	5.5
*大允许压差	0.15	0.15	0.08	0.15	0.15	0.08

注：以上K值为*大压差时的数据。


VA-7010电动二通阀（江森）安装调试：
1、安装前必须仔细阅读本说明书，切断有关电源并必须由专业技术人员进行安装。
2、水流方向必须同阀体上的箭头方向相同。
3、阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。

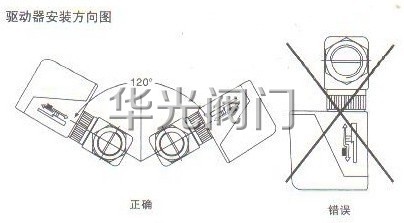

4、阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应至少有30mm空间用于拆装。 与周围管道、设备 、建筑物必须保持足够的维修操作空间，同时必须安装在维修人员通过检修孔能触及到的地方。
5、两只及其两只以上的电动阀不能并联，如果确需并联要用继电器进行隔离
6、阀体安装完毕并与管路通过试压后才安装驱动器。
7、若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。
8、驱动器不能用保温材料包裹，否则影响其散热。
9、驱动器必须通过不小于1.5mm²的导线进行可靠接地，其它线路应符合电工有关标准。
10、安装完毕并检查正确无误后，通电调试，至少应观察驱动动器的三个完整运行周期，确定所有部件正确为止。
11、经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证电动阀对水流开关的。

VA-7010电动二通阀（江森）维修和保养：
1、重要警告：安装、维修和保养之前必须先将电源切断，以避免造成设备、人身伤害。
2、若阀门在泄漏应立即将其从系统中隔离，并更换整个阀体总成。
3、若驱动器不工作，应更换驱动器总成，若驱动器在工作但走不到位，应清洁驱动器内扇型齿轮齿面，然后上润滑油。

注VA7010系列风机盘管电动阀意事项：
 驱动器内减速机为大速比精密小模数齿轮结构，用手动操作杆打开阀门时，用力要轻柔，让阀杆慢慢下去，用力过猛会损坏减速机。


订货须知：
一、①VA-7010电动二通阀（江森）产品名称与型号②VA-7010电动二通阀（江森）口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定VA-7010电动二通阀（江森）型号，请按VA-7010电动二通阀（江森）型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
