GL11-10/16P不锈钢丝口Y型过滤器概述：
不锈钢丝口Y型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。

GL11-10/16P不锈钢丝口Y型过滤器应用范围：
不锈钢丝口Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构阻力小，排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。

GL11-10/16P不锈钢丝口Y型过滤器结构特点：
1、不锈钢丝口Y型过滤器具有结构阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。
2、Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或设备及正常使用。

GL11-10/16P不锈钢丝口Y型过滤器标准规范：
螺纹可按BSPT、BSP、NPT、DIN259/2999生产。

GL11-10/16P不锈钢丝口Y型过滤器零部件材料：

壳体材质	不锈钢304	316、316L
滤框滤网材质	不锈钢304、316、316L
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
防爆级别	BS5501:IIA、IIB、IIC
环境温度（℃）	-30~380	-80~450
公称压力（MPa）	0.6~5.0（150Lb~600Lb）
过滤精度（目/in）	10~300

GL11-10/16P不锈钢丝口Y型过滤器技术参数：

型号	连接形式	公称压力（MPa）	耐压试验压（MPa）	工作压力（MPa）	壳体材料	过滤网材料	网眼总面积
GL11-16	丝扣	1.6	1.76	1.6	不锈钢	不锈钢	3～4DN
GL11-25	丝扣	2.5	2.75	2.5	不锈钢
GL11-40	丝扣	4.0	4.40	4.0	不锈钢

壳体材质	滤框滤网材质	S密封件	工作温度（℃）		操作压力	连接方式
不锈钢304 不锈钢 316L	见不锈钢滤芯技术特性表	金属缠绕 丁腈橡胶NBR 聚四氟乙烯PTFE	不锈钢	-20～250℃	0.6～5.0MPa	螺纹连接
				-80~450℃

GL11-10/16P不锈钢丝口Y型过滤器有效过滤面积：

～目数/in	～孔数/in	可截粒径(u)	丝径(mm)	有效过滤面积%
10	100	2023	0.02000(0.510)	64
20	400	955	0.02140(0.315)	58
30	900	614	0.00921(0.224)	54
40	1600	442	0.00760(0.206)	48
50	2500	365	0.00598(0.512)	46
60	3600	301	0.00480(0.122)	44
80	6400	216	0.00402(0.102)	42
100	10000	173	0.00310(0.081)	40

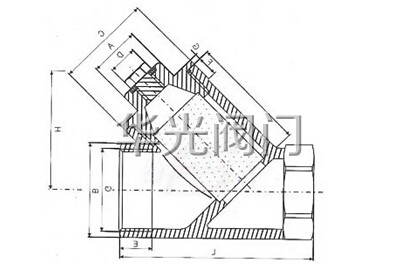

GL11-10/16P不锈钢丝口Y型过滤器连接尺寸及结构图：

SIZE	ΦD	H	L
1/4"	10	51	65
3/8"	12	51	65
1/2"	15	51	65
3/4"	20	60	80
1"	25	72	90
1-1/4"	32	77	105
1-1/2"	40	87	120
2"	50	103	140

订货须知：
一、①GL11-10/16P不锈钢丝口Y型过滤器产品名称与型号②GL11-10/16P不锈钢丝口Y型过滤器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GL11-10/16P不锈钢丝口Y型过滤器GL11-10/16P不锈钢丝口Y型过滤器型号，请按GL11-10/16P不锈钢丝口Y型过滤器
型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
