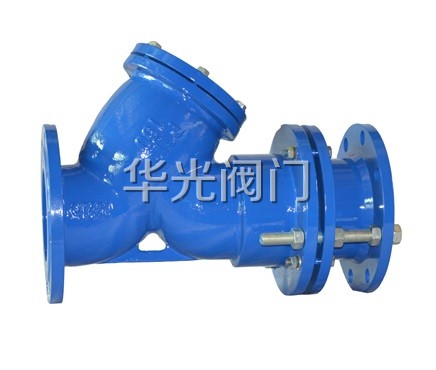

SGL41-10/16Q 球墨铸铁法兰伸缩Y型过滤器

产品型号:
所属类别:
过滤器

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


SGL41-10/16Q 球墨铸铁法兰伸缩Y型过滤器概述:
Y型伸缩过滤器是Y型过滤器与伸缩接头的组合,是Y型过滤器的一种延伸过滤器,主要用于高层建筑、多层建筑或工厂内给排水配管,通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端,便于清除杂物以保证阀类或设备之正常使用。Y型伸缩过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首**入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。另加不锈钢伸缩拉杆,补偿管道尺寸,安装灵活。

SGL41-10/16Q 球墨铸铁法兰伸缩Y型过滤器工作原理:
当水进入管道时,塞头停在定位架下部,进行大量排气,当空气排完时,水进入阀内把球浮起,传动塞头到关闭,停止排气。如管道在正常运转时自燃会产生少量气体会聚集在管内上部,到相当程度,阀内水位下降,浮球随时下降气体从小孔排出。如出现停电、停渠,管内随时会出现负压力,浮球顺水下降,打开小孔带动大孔进行大量进气,管道安全。

SGL41-10/16Q 球墨铸铁法兰伸缩Y型过滤器用途:
安装在各种工业,高层建筑、石油、化工等阀门或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。

SGL41-10/16Q 球墨铸铁法兰伸缩Y型过滤器特点:
该过滤器具有结构阻力小,排污方便等特点。适用介质可为水、油、气。一般通水网为18~30目,通气网为40~100目,通油网为100~480目,可按用户要求制作滤网

SGL41-10/16Q 球墨铸铁法兰伸缩Y型过滤器结构图:


SGL41-10/16Q 球墨铸铁法兰伸缩Y型过滤器主要零件材料:
零件名称 阀体、阀盖  滤网  伸缩拉杆  O型圈
材料 球墨铸铁 不锈钢304 球墨铸铁 丁腈橡胶

SGL41-10/16Q 球墨铸铁法兰伸缩Y型过滤器连接尺寸:
通径DN L D D1 D2 B f n-φ
50 300 160 125 100 16 3 4-φ18
65 350 180 145 120 18 3 4-φ18
80 400 195 160 135 20 3 8-φ18
100 450 215 180 155 20 3 8-φ18
125 500 245 210 185 22 3 8-φ18
150 550 280 240 210 24 3 8-φ23
200 650 335 295 265 26 3 12-φ23
250 775 405 355 320 30 3 12-φ25
300 900 460 410 375 30 4 12-φ25


订货须知:
一、①SGL41-10/16Q 球墨铸铁法兰伸缩Y型过滤器产品名称与型号②SGL41-10/16Q 球墨铸铁法兰伸缩Y型过滤器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定SGL41-10/16Q 球墨铸铁法兰伸缩Y型过滤器
型号,请按SGL41-10/16Q 球墨铸铁法兰伸缩Y型过滤器型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
