GL41H-10/16/25C铸钢法兰Y型过滤器概述：
Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。
铸钢法兰Y型过滤器具有结构**、阻力小、排污时间短、效率高、安装检修方便、成本低等特点。适用介质为水、蒸汽、油，可满足不同管道需求。

GL41H-10/16/25C铸钢法兰Y型过滤器结构特点：
Y型过滤器具有结构**阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。
Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或设备及正常使用。

GL41H-10/16/25C铸钢法兰Y型过滤器标准规范：
设计制造标准：HGJ502
结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008

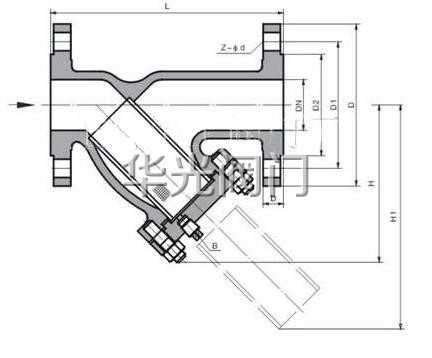

GL41H-10/16/25C铸钢法兰Y型过滤器结构图：


GL41H-10/16/25C铸钢法兰Y型过滤器安装与维护：
(1)各Y型过滤器安装时，要在进水管道上各类配套阀的前端，才能起到保护作用。
(2)根据截留物情况不定期清洗过滤器，清洗时先关闭过滤器前的阀门。
(3)卸下阀盖清洗附着在上面的杂物。
(4)取出过滤筒，去除杂物，清洗滤网。
(5)洗净阀体。
(6)将Y型过滤器组装好继续使用。

GL41H-10/16/25C铸钢法兰Y型过滤器性能参数：

型号	PN	工作压力(Mpa)	适用温度(℃)	适用介质
GL41H-10	10	1.0	≤120	水、蒸汽、油
GL41H-16	16	1.6	≤200	水、蒸汽、油

GL41H-10/16/25C铸钢法兰Y型过滤器零部件材料：

型号	材料
	阀体、阀盖	过滤网	螺塞	垫片
GL41H-10	铸钢	不锈钢	铸钢	橡胶石棉板
GL41H-16	铸钢	不锈钢	铸钢	橡胶石棉板

GL41H-10/16/25C铸钢法兰Y型过滤器外形及结构尺寸：

型号	DN	L	D	z×ød	H	重量/kg
GL41H-10C	50	250	160	4×ø18	168
	65	280	180	4×ø18	185
	80	315	195	4×ø18	200
	100	370	215	8×ø18	255
	125	450	245	8×ø18	295
	150	510	280	8×ø23	345
	200	560	335	8×ø23	425
	250	745	390	12×ø23	515
	300	780	440	12×ø23	600
GL41H-16Q	50	250	160	4×ø18	168
	65	280	180	4×ø18	185
	80	315	195	8×ø18	200
	100	370	215	8×ø18	255
	125	450	245	8×ø18	295
	150	510	280	8×ø23	345
	200	560	335	12×ø23	425
	250	745	405	12×ø25	515
	300	780	460	12×ø25	600
GL41H-16C	32	180	135	4×ø18	90	4.9
	40	220	145	4×ø18	125	7.3
	50	240	160	4×ø18	145	10.1
	65	280	180	4×ø18	165	14
	80	320	195	8×ø18	210	19.2
	100	380	215	8×ø18	250	27
	125	440	245	8×ø18	295	49.7
	150	480	280	8×ø23	335	59.4
	200	600	335	12×ø23	380	97.2
	250	605	405	12×ø25	430	132.4
	300	635	460	12×ø25	460	173.2
	350	696	520	16×ø25	495	230
	400	790	580	16×ø30	560	320
	450	850	640	20×ø30	641	460

订货须知：
一、①GL41H-10/16/25C铸钢法兰Y型过滤器产品名称与型号②GL41H-10/16/25C铸钢法兰Y型过滤器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GL41H-10/16/25C铸钢法兰Y型过滤器型号，请按GL41H-10/16/25C铸钢法兰Y型过滤器型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
