GL41W-10/16P不锈钢法兰Y型过滤器概述：
Y型GL41W不锈钢法兰过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件免受磨损和堵塞。

GL41W-10/16P不锈钢法兰Y型过滤器特点：
GL41W不锈钢Y型过滤器适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。华光不锈钢Y型过滤器具有结构阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。
不锈钢Y型过滤器与管道中阀门及其它主要设备配套使用，不锈钢Y型过滤器也可单独使用于管路中。管道中介质首**入过滤器，通过滤网再进入连接阀门及管道中，而杂物则留于过滤桶内。
不锈钢Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，不锈钢Y型过滤器通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或设备及正常使用。
不锈钢Y型管道过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外不锈钢Y型过滤器对提高产品质量也有着十分重要的意义。

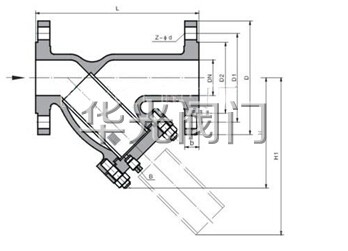

GL41W-10/16P不锈钢法兰Y型过滤器结构图：


GL41W-10/16P不锈钢法兰Y型过滤器的选用：
一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
①进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。②公称压力：按照过滤管路可能出现的高压力确定过滤器的压力等级。
③孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格滤网可拦截的粒径尺寸可直接向我司询问。④过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

GL41W-10/16P不锈钢法兰Y型过滤器主要技术参数：

壳体材质	不锈钢
公称通径	15～500mm
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度（℃）	-30~380	-80~425	-80~450
公称压力（MPa）	1.6~10（150Lb~600Lb）
过滤精度（目/in）	10~300

型 号 Tpye	公称压力 PN	试 验 压 力			工作温度(℃)	适用介质
		强度(水)Mpa	密封(水)空气(Mpa)	低压密封(空气)Mpa
GL41W-16P	1.6	2.4	1.8	0.6	≤150	硝 酸 类
GL41W-25P	2.5	3.8	2.8	0.6	≤150	硝 酸 类
GL41W-40P	4.0	6.0	4.4	0.6	≤150	硝 酸 类


GL41W-10/16P不锈钢法兰Y型过滤器主要外形尺寸 ：

DN	"英寸	L	H	H1	拉杆伸缩过滤器		参考重量kg
15	1/2	125	70	150	L	H	2
20	3/4	145	70	150			3
25	1	160	80	160			3.8
32	1 1/4	180	90	180			6
40	1 1/2	200	100	240			7.2
50	2	220	130	250	300	130	10
65	2 1/2	260	165	350	350	165	17
80	3	280	195	390	400	195	20
100	4	320	230	450	450	230	32
125	5	350	300	520	500	300	53
150	6	380	335	580	550	335	66
200	8	495	420	690	650	420	110
250	10	595	500	800	775	500	165
300	12	640	580	950	900	580	225
350	14	700	640	1150			312
400	16	800	700	1360			500
450	18	850	790	1480			700
500	20	900	875	1650			900

订货须知：
一、①GL41W-10/16P不锈钢法兰Y型过滤器产品名称与型号②GL41W-10/16P不锈钢法兰Y型过滤器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GL41W-10/16P不锈钢法兰Y型过滤器型号，请按GL41W-10/16P不锈钢法兰Y型过滤器型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
