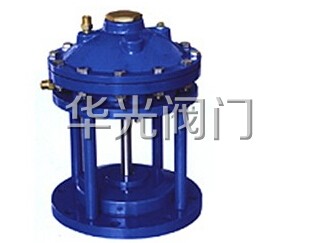

JM742X-10/16液/气动隔膜式池底排泥阀概述：
JM742X隔膜式池底排泥阀是由主阀、二位四同换向阀以及阀瓣等零件组成。当二位四通换向阀处于一态位，主阀中腔进水，上腔通往大气，膜片在水的压力下带动阀瓣上升，主阀开启，池底的泥沙等污物开始排放;当二位四通处于二态位，主阀中腔水排向水池，上腔进水，关闭主阀，停止泥沙的排放。此阀安装在各类沉淀池的底部壁外，用以排除池底的泥沙污物。其由换向阀控制启闭动作，反应迅速，关闭准确。

JM742X-10/16液/气动隔膜式池底排泥阀特点：
隔膜式池底排泥阀由阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。隔膜式池底排泥阀密封性强、开关性能好，检修方便，使用寿命可达五年以上。

JM742X-10/16液/气动隔膜式池底排泥阀结构图：


JM742X-10/16液/气动隔膜式池底排泥阀用途：
JM742X隔膜式池底泄泥阀安装在各类沉淀水池的底部，通过换向阀的控制排除池底的泥沙及污物。用于自来水公司或其他公司的各类水池、排除内泥沙。

JM742X-10/16液/气动隔膜式池底排泥阀主要技术参数和性能指标：
公称压力：1.0MPa
启闭动作压力：0.15～0.6MPa
隔膜传动介质：清水、空气
适用介质：原水、清水、污水
工作温度：0～80℃

JM742X-10/16液/气动隔膜式池底排泥阀主要部件材料：

零件名称	阀体、阀盖	膜片压板、阀盘	阀杆	膜片
材料	铸铁 、铸钢、碳钢	球铁、青铜	不锈钢	尼龙强化橡胶


JM742X-10/16液/气动隔膜式池底排泥阀主要外形尺寸：

DN	100	150	200	250	300	350	400
H	260	375	430	525	585	600	680

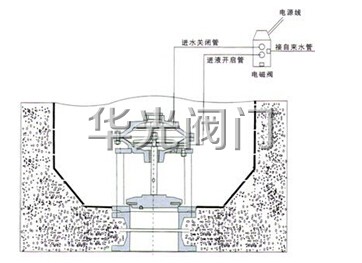

JM742X-10/16液/气动隔膜式池底排泥阀安装示意图：

排泥阀的安装应考虑有排除管内沉积物及检修时放空污物的场所，排泥阀应安装在原管线的*低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭.


订货须知：
一、①JM742X-10/16液/气动隔膜式池底排泥阀产品名称与型号②JM742X-10/16液/气动隔膜式池底排泥阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定JM742X-10/16液/气动隔膜式池底排泥阀型号，请按JM742X-10/16液/气动隔膜式池底排泥阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
