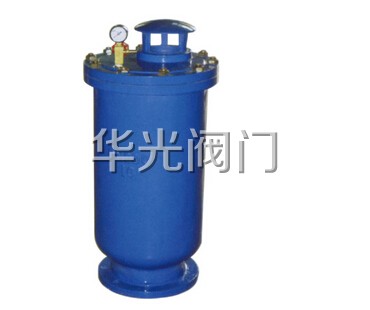

SCAR-10/16/25污水复合式排气阀概述：
SCAR复合式污水排气阀为圆桶式阀体，其内部主要有不锈钢浮球及塞头。本阀装设于泵浦出水口处或送配水管线中，用以大量排出管道中的集结之空气，以增进水管及抽水机使用效率，管内一旦出现负压时，此阀能迅速吸入空气，以确保管线不会因负压而被损坏，压力等级1.0MPa。
SCAR-10/16/25污水复合式排气阀作用原理：
当管内开始注水时，塞头停留在开位置，进行大量排气，当空气排完时，阀体内腔积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内至相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当帛水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。
注：排气阀在使用过程中压力不能低于0.02Mpa，如低于0.02Mpa，排气阀容易出现漏水。必须配一只阀门作为检修用。SCAR排气阀与CARX排气阀原理一样，只是结构略作改动，杠杆机构稍有改进（如图）这样把浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。次产品是专用污水管道工程的排气阀。

SCAR-10/16/25污水复合式排气阀特点：
SCAR排气阀与CARX排气阀原理一样，只是结构略作改动，杠杆机构稍有改进，把浮球控制在下部，使污物只能在阀体下部物污不会缠绕上部排气口上，不会影响密封性能。

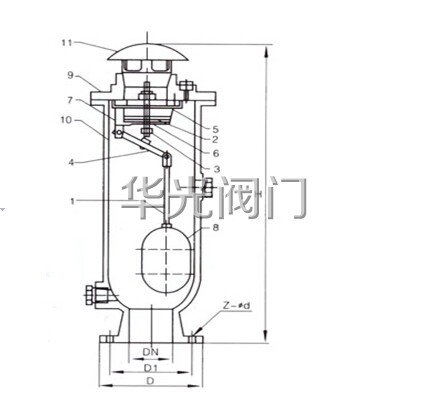

SCAR-10/16/25污水复合式排气阀结构图：


SCAR-10/16/25污水复合式排气阀零件名称材料：

序号	名称	材质
1	械杆B	不锈钢、锡青铜
2	活塞	不锈钢、锡青铜
3	顶塞	铝青铜+橡胶
4	杠杆A	不锈钢、锡青铅
5	垫圈环	合成橡胶
6	导套	不锈钢、铸黄铜
7	杠杆架	不锈钢、铸黄铜
8	浮球	不锈钢
9	阀盖	球墨铸铁
10	阀体	球墨铸铁
11	排气帽	球墨铸铁

SCAR-10/16/25污水复合式排气阀主要连接尺寸：

公称通径 DN（mm）	H	D	D1	Z	Ф-d
50	490	165	125	4	19
80	590	200	135	8	19
100	750	220	180	8	19
150	820	285	240	8	23
200	1000	340	295	8	23
250	1200	395	350	12	23

SCAR-10/16/25污水复合式排气阀安装示意图：



订货须知：
一、①SCAR-10/16/25污水复合式排气阀产品名称与型号②SCAR-10/16/25污水复合式排气阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定SCAR-10/16/25污水复合式排气阀型号，请按SCAR-10/16/25污水复合式排气阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
