TSX-10/16管道伸缩器概述：
TSX管道伸缩器又名伸缩节，在一定范围内可轴向伸缩，也能在一定的角度范围内克服管道对接不同轴而产生的偏移，本产品用于管道不需要温度补偿，只作拆卸阀门用，配装限位螺栓可以限位，能极大的方便阀门管道的安装与拆卸。

TSX-10/16管道伸缩器结构和作用原理：
TSX管道伸缩器内由伸缩座、密封圈、伸缩管等组成，可在一定范围内伸缩，以达到现场所需要的连接行度，可随时调节密封程序，杜绝外泄。


TSX-10/16管道伸缩器采用标准：
法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
压力试验：GB/T13927-1992;JB/T9092-1999

TSX-10/16管道伸缩器主要技术参数：

公称通径	0.6MPa	1.0MPa		1.6MPa	2.5MPa
公称压力	0.9MPa	1.5MPa	2.4MPa		3.75MPa
试验压力Ps(MPa)	0.66MPa	1.1MPa	1.76MPa		2.75MPa
适用温度	-29～125℃特殊
适用介质	淡水,海水,污水及轻质油品等

TSX-10/16管道伸缩器零件材质：

零件名称	材料
器体	球墨铸铁,铸钢,不锈钢
器管	球墨铸铁,铸钢,不锈钢
密封	丁晴橡胶,氯丁橡胶,乙丙橡胶,硅橡胶,氟橡胶

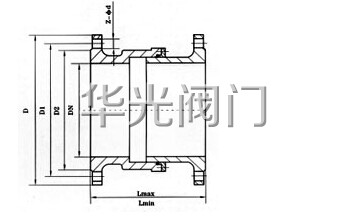

TSX-10/16管道伸缩器连接尺寸：

公称通径		连接尺寸(标准值)								结构长度(标准值)
		0.6MPa				1.0MPa				*长	*短
毫米	英寸	D	D1	D2	Z-Фd	D	D1	D2	Z-Фd
80	3	190	150	124	4-18	200	160	132	8-18	252	202
100	4	210	170	144	4-18	220	180	156	8-18	252	202
125	5	240	200	174	8-18	250	210	184	8-18	269	202
150	6	265	225	199	8-18	285	240	211	8-22	261	202
200	8	320	280	254	8-18	340	295	266	8-22	306	246
250	10	375	335	309	12-18	395	350	319	12-22	311	251
300	12	440	395	363	12-22	445	400	370	12-22	313	253
350	14	490	445	413	12-22	505	460	429	16-22	327	267
400	16	540	495	463	16-22	565	515	480	16-26	341	271
450	18	595	550	518	16-22	615	565	530	20-26	341	271
500	20	645	600	568	20-22	670	620	582	20-26	351	281
600	24	755	705	667	20-26	780	725	682	20-30	380	310
700	28	860	810	772	24-26	895	840	794	24-30	420	350
800	32	975	920	878	24-30	1015	950	901	24-33	462	387
900	36	1075	1020	978	24-30	1115	1050	1001	28-33	478	403
1000	40	1175	1120	1078	28-30	1230	1160	1112	28-36	500	425
1200	48	1405	1340	1295	32-33	1455	1380	1328	32-39	464	374
1400	56	1630	1560	1510	36-36	1675	1590	1530	36-42	479	389

订货须知：
一、①TSX-10/16管道伸缩器产品名称与型号②TSX-10/16管道伸缩器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定TSX-10/16管道伸缩器型号，请按TSX-10/16管道伸缩器型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
