VSSJAF-10/16双法兰传力接头概述：
VSSJAF型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
传力接头分类有：单法兰传力接头、双法兰松传力接头、可拆式双法兰传力接头。
传力接头材质：主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。

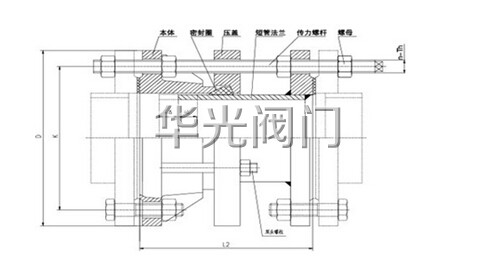

VSSJAF-10/16双法兰传力接头结构图：


VSSJAF-10/16双法兰传力接头安装说明：
VSSJAF型双法兰传力接头适用于两边均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压螺栓，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整在工作时，可以把轴向推力传递至整个管道。

VSSJAF-10/16双法兰传力接头主要零件材料：

序号	名称	数量	材料
1	本体	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	压盖	1	QT400-15、Q235A、ZG230-450、20
4	短管法兰	1	Q235A、20、16Mn
5	螺母	5n	Q235A、20、1Cr18Ni9Ti
6	螺柱	n	Q235A、35、1Cr18Ni9Ti

VSSJAF-10/16双法兰传力接头外形连接尺寸：

公称通径	管子外径	外形尺寸		伸缩量	法兰连接尺寸
	Dw	L	L1		0.6MPa			1.0MPa
					D	D1	n-d	D	D1	n-d
65	76	340	105	50	160	130	4-14	185	145	4-18
80	89				190	150	4-18	200	160	8-18
100	108				210	170		220	180
	114
125	133				240	200	8-18	250	210
	140
150	159				265	225		285	240	8-22
	168
200	219				320	280		340	295
250	273				370	335	12-18	395	350	12-22
300	325	350	130	65	440	395	12-22	445	400
350	377				490	445		505	460	16-22
400	426				540	495	16-22	565	515	16-26
450	480				595	550		615	565	20-26
500	530				645	600	20-22	670	620
600	630				755	705	20-26	780	725	20-30
700	720				860	810	24-26	895	840	24-30
800	820	590	220	130	975	920	24-30	1015	950	24-33
900	920				1075	1020		1115	1015	28-33
1000	1020				1175	1120	28-30	1230	1160	28-36
1200	1220				1405	1340	32-33	1455	1380	32-40
1400	1420				1630	1560	36-36	1675	1590	36-42
1500	1520				1730	1660		-	-	-
1600	1620				1830	1760	40-36	1915	1820	40-48
1800	1820				2045	1970	44-40	2115	2020	44-48
2000	2020				2265	2180	48-42	2325	2230	48-48
2200	2220				2475	2390	52-42	2550	2440	52-56
2400	2420				2685	2600	56-42	2760	2650	56-56
2600	2620	600	240	150	2905	2810	60-48	2960	2850	60-56

订货须知：
一、①VSSJAF-10/16双法兰传力接头产品名称与型号②VSSJAF-10/16双法兰传力接头口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定VSSJAF-10/16双法兰传力接头型号，请按VSSJAF-10/16双法兰传力接头型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
