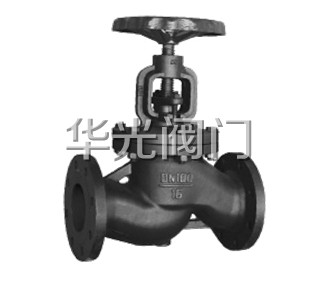

J41T-10/16铸铁法兰截止阀概述：
法兰铸铁截止阀是一种常用的截断阀,主要用来按通或截断管路中的介质，一般不用于调节流量。铸铁截止阀适用的压力,温度范围很大,但一般用于中,小口径的管道。与闸阀相比,截止阀的结构较简单,制造与维修都较方便,密封面不易磨损,擦伤,密封性较好,寿命较长,启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。

J41T-10/16铸铁法兰截止阀用途：
铸铁截止阀广泛用于给排水,煤气,电力,冶金,石油,化工,轻纺以及城建等行业,在蒸汽,水,油类介质的管路上作启闭用。

J41T-10/16铸铁法兰截止阀特点：
本产品适用于液、气介质管路和设备，适用于公称压力1.6MPa的管路上作启闭用，用与截断和接通管路中介质之用。具有密封好、操作方便、密封面不易损伤、使用寿命长、不易产生水锤现象等特点。手轮顺时针旋转为关闭，反之为开，不允许借助任何杠杆。

J41T-10/16铸铁法兰截止阀优点：
1.结构简单，制造和维修比较方便。 　
2.工作行程小，启闭时间短。
3.密封性好，密封面间磨擦力小，寿命较长。
4.J41T-10/16铸铁法兰截止阀注意事项
5.手轮、手柄操作的截止阀可安装在管道的任何位置上。
6.手轮、手柄及传动机构，不允许作起吊用。
7.介质的流向应与阀体所示箭头方向一致。

J41T-10/16铸铁法兰截止阀性能规范：

型　 号	J41T-16
公称压力	1.6
强度试验（水） Mpa	2.4
密封试验（水） Mpa	1.8
适用介质	水,蒸汽
适用温度 ℃	≤120


J41T-10/16铸铁法兰截止阀结构图：


J41T-10/16铸铁法兰截止阀主要零件材料：

零件名称：	J41T-16
阀体,阀盖,手轮	灰铸铁
阀杆	碳钢
密封圈	黄铜,不锈钢

J41T-10/16铸铁法兰截止阀*高工作压力：

100 ℃ 压力变动小的水	1.6MPa(16bar)
饱和蒸气	0.9MPa(9bar)

引用标准 DIN3202
法兰执行 DIN2322
执行标准：GB/T 12233～1989
试验标准：GB/T 13927～1992

J41T-10/16铸铁法兰截止阀主要外形尺寸（法兰尺寸按 JB78 PN1.6MPa规定）

型号	公称通径DN（mm）	尺寸
		L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16	15	120	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 中部法兰	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300

订货须知：
一、①J41T-10/16铸铁法兰截止阀产品名称与型号②J41T-10/16铸铁法兰截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J41T-10/16铸铁法兰截止阀型号，请按J41T-10/16铸铁法兰截止阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
